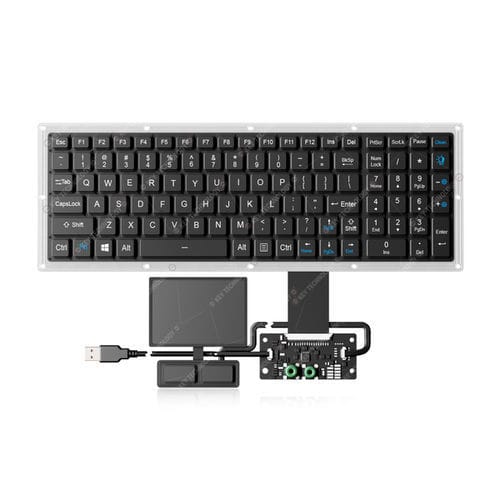

Clavier encastrable K-TEK-V356KP-FN-BL-FC-PR-ANA-151B-DWP+TP85+2K

à interrupteurs à ciseaux2 touches de souris102 touches

Présentation
Clavier 102 touches entièrement scellé à mécanisme scissor-switch avec circuit imprimé flexible ultra-fin intégré, pavé tactile renforcé large-température 400 DPI, pavé numérique et 12 touches de fonction. Solution de montage en panneau avec face avant IP67, rétroéclairage blanc réglable, mode de nettoyage FN+Clean et interface USB. Conçu pour systèmes critiques et environnements sévères ; design breveté (numéro de brevet : 202422198937.6).

Caractéristiques

• 102 touches + 2 boutons souris
• Technologie scissor-switch avec course 1,20 mm ±0,10 mm
• Face avant totalement étanche (IP67)
• Circuit imprimé flexible ultra-fin intégré
• Pavé tactile renforcé large-température, résolution 400 DPI
• Pavé numérique et 12 touches de fonction (F1–F12)
• Rétroéclairage blanc réglable
• Installation en montage panneau
• Revêtement durable et surface antimicrobienne
• Touches FN + Clean pour nettoyage sans démontage
• Conforme aux exigences MIL-STD-461G et MIL-STD-810H (environnement et EMI/EMS)
• Design breveté (numéro de brevet : 202422198937.6)

Dimensions
Clavier : 373.0 mm x 130.2 mm (L x l)
Pavé tactile : 86.0 mm x 61.0 mm (L x l)

Données mécaniques
Touches : 102 touches + 2 boutons souris
Commutateur : Technologie scissor-switch
Course : 1,20 mm ±0,10 mm
Durée de vie des touches : > 5 millions d'opérations
Force d'actionnement : 0,8 N ±0,2 N

Données électriques
Tension d'alimentation : DC +5V ±5%
Courant : ≤30 mA (rétroéclairage éteint), ≤300 mA (rétroéclairage allumé)
Durée de vie (électrique) : > 5 ans
Interface : USB
Compatibilité OS : Windows, Linux, Unix, Mac OS X, VxWorks, Android

MIL-STD-461G (EMC/EMI/EMS) - exemples de couvertures

• CE101 : 25Hz - 10kHz Émissions conduites, courants audio, lignes d'alimentation
• CE102 : 10kHz - 10MHz Émissions conduites, potentiels RF, lignes d'alimentation
• CS101 : 25Hz - 150kHz Susceptibilité conduite, lignes d'alimentation
• CS106 : Susceptibilité conduite, transitoires, lignes d'alimentation
• CS112 : Susceptibilité aux décharges électrostatiques
• CS114 : 4kHz - 400MHz Susceptibilité conduite, injection sur câbles en vrac
• CS115 : Susceptibilité conduite, injection sur câbles en vrac, excitation impulsionnelle
• CS116 : 10kHz - 100MHz Susceptibilité conduite, transitoires amortis
• RE101 : 25Hz - 100kHz Émissions rayonnées, champ magnétique
• RE102 : 10kHz - 18GHz Émissions rayonnées, champ électrique
• RS101 : 25Hz - 100kHz Susceptibilité rayonnée, champ magnétique
• RS103 : 10kHz - 40GHz Susceptibilité rayonnée, champ électrique

MIL-STD-810H - couverture des tests environnementaux et adaptabilité
Température de fonctionnement : -40°C à +60°C
Température de stockage : -50°C à +70°C
Test d'humidité : 30°C–60°C, cycles 95% HR, total 240 h
Pression atmosphérique : 57 kPa – 106 kPa
Vibration : 0–5.1 Hz, déplacement 1 mm (références transport et exploitation)
Choc : accélérations crêtes jusqu'à 40g, durées d'impulsion ~11 ms, tests triaxiaux
Choc thermique : cycles entre -50°C et +70°C selon cycles spécifiés
Test de moisissure : souches définies, 28 jours (672 heures) d'exposition
Brouillard salin : NaCl 5 ±1%, pH 6.6, cycles spécifiés totalisant 96 h avec phases de séchage
Test pluie : pluie et pluie battante, vent ≥18 m/s, durée 3 h
Test poussière : procédures de soufflage de poussière avec concentrations et durées spécifiées
Test de chute du colis de transport : hauteur 122 cm, jusqu'à 26 chutes sur faces/bords/coins

Applications
Postes véhicules, systèmes aérospatiaux et navals, consoles radar, postes de travail portables renforcés, stations sol UAV et autres systèmes critiques en environnement sévère.

Spécifications techniques

• Type : Clavier scissor-switch avec pavé tactile et pavé numérique
• Touches : 102 (+ 2 boutons souris)
• Course : 1,20 mm ±0,10 mm
• Force d'actionnement : 0,8 N ±0,2 N
• Durée de vie des touches : > 5 millions d'opérations
• Rétroéclairage : Blanc réglable
• Niveau de protection : IP67 (face avant)
• Montage : Montage panneau
• Interface : USB
• Tension d'alimentation : DC +5V ±5%
• Courant : ≤30 mA (rétroéclairage off), ≤300 mA (rétroéclairage on)
• Résolution pavé tactile : 400 DPI
• Température de fonctionnement : -40°C à +60°C
• Température de stockage : -50°C à +70°C
• Normes : MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Dimensions : Clavier 373.0 x 130.2 mm ; Pavé tactile 86.0 x 61.0 mm
• Brevet : Numéro de brevet 202422198937.6
