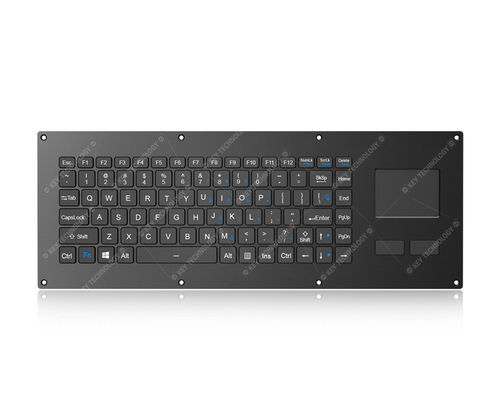

Clavier encastrable K-TEK-V405TP-FN-BL-FC-SC-ANA-151B-BT

à interrupteurs à ciseauxavec touche Fn86 touches

Aperçu
Clavier à commutateurs ciseaux breveté, intégré, ultra-fin et durable de 86 touches, étanche IP67, dynamique et entièrement scellé, avec circuit imprimé flexible ultra-fin intégré, pavé tactile renforcé et étanche grand-température (400 DPI) pour un positionnement rapide et précis du curseur, plus 2 boutons souris gauche/droite et 12 touches de fonction en ligne supérieure (F1–F12). Utilise la technologie de commutateurs ciseaux renforcés avec une course de touche de 1,20 mm ±0,10 mm et un retour tactile marqué pour une saisie rapide, précise et silencieuse. Plaque frontale en acier inoxydable électrodéposé titane noir avec trous d'enfoncement, revêtement durable et surface du clavier antimicrobienne résistante à la plupart des produits chimiques et liquides. La combinaison FN + Clean permet un nettoyage facile sans déconnecter le clavier. Rétroéclairage blanc réglable inclus. Conçu pour répondre aux normes MIL-STD-461G et MIL-STD-810H couvrant les essais EMC/EMI/EMS/ESD et environnementaux. Conception brevetée (numéro de brevet : 202422198937.6).

Applications
Véhicules, aéronautique, naval, maritime, radars, postes d'affichage, ordinateurs portables durcis, stations au sol UAV et autres systèmes en environnement difficile.

Dimensions
Panneau avant : 405,0 mm x 150,0 mm

Données mécaniques
Nombre de touches : 86 touches + 2 boutons souris
Commutateur : Technologie de commutateurs ciseaux renforcés
Course des touches : 1,20 mm ±0,10 mm
Durée de vie des touches : Plus de 5 millions d'opérations
Force d'actionnement : 0,8 N ± 0,2 N

Données électriques
Tension d'alimentation : DC +5V ±5%
Courant : ≤30 mA sans rétroéclairage ; ≤300 mA avec rétroéclairage
Interface : USB
Durée de vie (électrique) : > 5 ans
Systèmes d'exploitation pris en charge : Tous Windows, Linux, Unix, Mac OS X, VxWorks, Android

Essais MIL-STD-461G (EMC / EMI / EMS / ESD) couverts
1. CE101 : 25 Hz - 10 kHz Émissions conduites, courants audio (lignes d'alimentation)
2. CE102 : 10 kHz - 10 MHz Émissions conduites, potentiels radiofréquence (lignes d'alimentation)
3. CS101 : 25 Hz - 150 kHz Susceptibilité conduite (lignes d'alimentation)
4. CS106 : Susceptibilité conduite, transitoires (lignes d'alimentation)
5. CS112 : Susceptibilité aux décharges électrostatiques
6. CS114 : 4 kHz - 400 MHz Susceptibilité conduite, injection sur câble masse
7. CS115 : Susceptibilité conduite, injection sur câble masse, excitation impulsionnelle
8. CS116 : 10 kHz - 100 MHz Susceptibilité conduite, transitoires sinusoïdaux amortis (câbles et lignes d'alimentation)
9. RE101 : 25 Hz - 100 kHz Émissions rayonnées, champ magnétique
10. RE102 : 10 kHz - 18 GHz Émissions rayonnées, champ électrique
11. RS101 : 25 Hz - 100 kHz Susceptibilité rayonnée, champ magnétique
12. RS103 : 10 kHz - 40 GHz Susceptibilité rayonnée, champ électrique

Caractéristiques environnementales / fiabilité MIL-STD-810H
Conçu pour grandes/plages de températures, basse pression, humidité, vibration, choc, chocs thermiques, pluie, brouillard salin, poussière, moisissure et rayonnement solaire. Conforme RoHS, certifié CE et FCC.

Adaptabilité environnementale et essais
Température de fonctionnement : -40°C à +60°C
Température de stockage : -50°C à +70°C
Test d'humidité : Température test 30–60°C ; humidité test 95% HR ; période test 24 h par cycle, 10 cycles, total 240 h
Pression atmosphérique : 57 kPa ~ 106 kPa
Test de vibration : 0 ~ 5,1 Hz, déplacement 1 mm (procédure de vibration spécifiée)
Test de choc : Forme d'impulsion : dent de scie post-pic ; accélération pic : 40 g ; durée d'impulsion : 11 ms ; impacts triaxiaux (X, Y, Z) comme spécifié (impacts multiples par axe)
Test de choc thermique : Cycles entre -50°C/ -40°C et +70°C/ +60°C selon durées spécifiées
Test de moisissure : Souches fongiques spécifiées ; temp test ~30°C ; 95% HR ; 28 jours (672 heures)
Test brouillard salin : NaCl 5 ±1% à 35°C pour cycles spécifiés ; pulvérisation 24 h, séchage, répétition pour cycles (total 96 h décrit)
Test pluie : Procédure pluie et pluie battante ; vitesse du vent ≥ 18 m/s ; durée du test 3 h
Test poussière : Procédure de projection de poussière avec concentration spécifiée et étapes de température cyclique
Test de chute du colis de transport : Poids ≤45,4 kg ; limites de taille max ; hauteur de chute 122 cm ; chutes sur faces, arêtes et coins (26 chutes au total)

Fiabilité
Niveau de protection : IP67 (panneau avant)
Durée de vie : > 5 ans (conception)
MTBF : > 20 000 heures
MTTR : < 30 minutes (objectif de conception)
Certifications : RoHS, CE, FCC ; conçu selon MIL-STD-461G et MIL-STD-810H

Brevets
Conception de clavier brevetée : numéro de brevet 202422198937.6

Caractéristiques / spécifications techniques

• Famille modèle : K-TEK V405TP
• Catégorie : Clavier à commutateurs ciseaux DWP
• Touches : 86 touches + 2 boutons souris
• Course des touches : 1,20 mm ±0,10 mm
• Technologie de commutateur : Commutateurs ciseaux renforcés
• Rétroéclairage : Rétroéclairage blanc réglable
• Interface : USB
• Niveau de protection : IP67 (panneau avant)
• Solution de montage : Montage en panneau
• Température de fonctionnement : -40°C à +60°C
• Température de stockage : -50°C à +70°C
• Pavé tactile : Pavé tactile entièrement scellé renforcé grande-température, 400 DPI
• Plaque frontale : Acier inoxydable électrodéposé titane noir avec trous d'enfoncement
• Surface antimicrobienne et résistance chimique
• Conformité / normes : MIL-STD-461G, MIL-STD-810H, RoHS, CE, FCC
• Brevets : 202422198937.6
• Dimensions (panneau avant) : 405,0 mm x 150,0 mm
