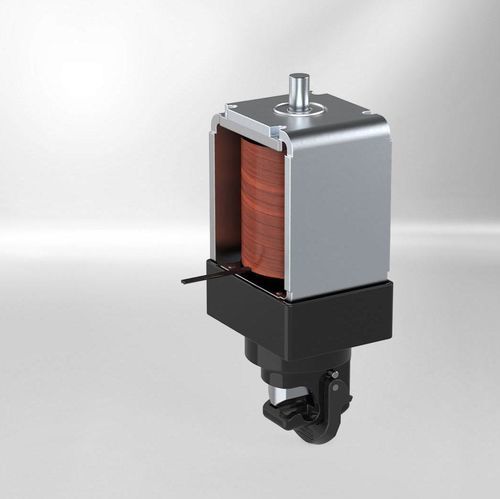

Électrovanne à action directe Power Pinch Valve

2 voiesNONF

Aperçu du produit
La Power Pinch Valve est une vanne pince à actionnement électromagnétique offrant une force de serrage pouvant atteindre 42 N dans un boîtier compact (50 x 64 x 135 mm). Elle est conçue pour pincer et contrôler des tuyaux flexibles tout en isolant complètement le fluide des organes internes de la vanne. La vanne permet l'écoulement dans les deux sens et est compatible avec des tuyaux en silicone et en PVC plus rigide, de diamètre extérieur 4–8 mm (épaisseur de paroi typique 1–1,5 mm). Des électroniques optionnelles pour le suivi de position ou la détection de débit peuvent être intégrées pour répondre à des exigences de sécurité ou de contrôle renforcées.

Versions

• NO (Normally Open) : Vanne ouverte à l'état désexcité ; le pincement s'effectue par l'actionnement du solénoïde lorsqu'elle est alimentée.
• NC (Normally Closed) : Vanne fermée à l'état désexcité ; le pincement est assuré par ressort. Certaines variantes NC proposent une option de déverrouillage manuel.

Points fonctionnels clés

• Force de serrage élevée jusqu'à 42 N
• Dimensions compactes : 50 x 64 x 135 mm
• Adaptée aux tuyaux Ø 4–8 mm (épaisseur de paroi ~1–1,5 mm)
• Compatible avec tubes PVC et silicone
• Séparation complète du fluide et des éléments mécaniques (pas de zones mortes)
• Possibilité d'écoulement bidirectionnel
• Intégration optionnelle de capteurs pour détection de position ou de débit

Applications
Conçue pour le contrôle précis et sûr des flux liquides dans des environnements exigeants, tels que les instruments de diagnostic in vitro, les systèmes de dialyse et autres systèmes médicaux, les lignes de remplissage/bouchage et les systèmes d'irrigation agricole. Exemples d'utilisation : dosage précis en laboratoire, contrôle du flux sanguin en dialyse, remplissage automatique de bouteilles, systèmes d'arrosage automatisés.

Avantages

• Force de serrage élevée permettant l'utilisation de tubes plus rigides et économiques (PVC) ainsi que de silicone
• Contrôle précis du débit et actionnement rapide
• Isolation du fluide pour l'utilisation avec des liquides sensibles ou agressifs
• Absence de zones mortes, réduisant le risque de contamination
• Contrôle possible dans les deux directions d'écoulement
• Détection de position et surveillance conditionnelle en option
• Conceptions compactes prêtes à l'installation avec variantes cartouche ou contre-pièce

Caractéristiques techniques générales (exemplaires)

• Dimensions : 50 x 64 x 135 mm
• Fonctions disponibles : NO (Normally Open), NC (Normally Closed)
• Tension nominale : 24 V DC (tensions personnalisées sur demande)
• Consommation : env. 18 W
• Cycle de service : 100% DC
• Force de serrage : jusqu'à 42 N
• Température de fonctionnement : 5 °C à 40 °C
• Pression de service : 0–2 bar (selon caractéristiques du tube)
• Tuyau recommandé OD : 4–8 mm ; épaisseur de paroi typique 1–1,5 mm
• Matériaux compatibles : PVC, silicone
• Options : système électronique de détection position/débit ; variantes à déverrouillage manuel pour certaines versions NC
