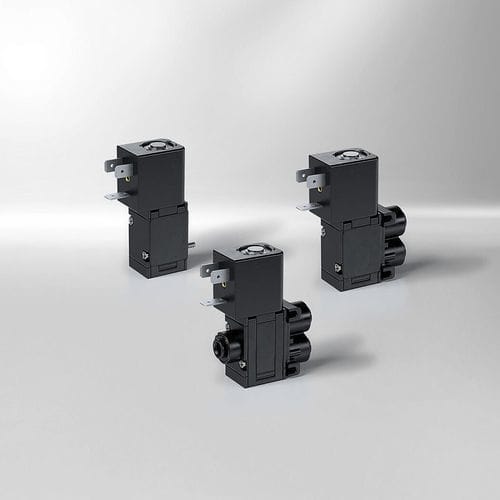

Électrovanne à commande directe 97

3/2NONF

Vue d'ensemble
Une électrovanne à isolation de fluide de type diaphragme sépare l'actionneur des milieux process par une membrane d'étanchéité, permettant des applications nécessitant l'absence de contamination ou une forte résistance chimique aux milieux agressifs. Seuls des matériaux sélectionnés sont en contact avec le fluide. Ces vannes conviennent pour des acides, des alcalis et des encres spéciales. Elles sont proposées en versions 3/2 ou 2/2 en positions NC (normalement fermée) ou NO (normalement ouverte) ; les variantes 3/2 peuvent être fournies en tant que dérivation ou mélangeur.

Conception et fonctionnement
Le design est équilibré en pression pour maintenir la consommation d'énergie faible (généralement ≤ 6 W). La vanne présente une orifice nominal d'environ 3,5 mm et supporte des pressions jusqu'à 8 bar sur demande, avec des débits pouvant atteindre 350 l/min. L'ensemble compact est disponible en 12 V DC ou 24 V DC ; autres tensions sur demande. Fonctions optionnelles : commande manuelle et retour de position. Matériau de boîtier standard : PPSU ; autres plastiques injectables sur demande. Joints : NBR, FKM ou EPDM selon l'application. Raccordements pneumatiques externes : bride ou push-in (4 mm ou 6 mm) ; combinaisons possibles. Avec un connecteur conforme EN 60529, la vanne peut atteindre la protection IP65.

Avantages

• Format compact
• Grande orifice nominale (~3,5 mm)
• Option version silencieuse
• Compatibilité avec divers milieux agressifs
• Débits élevés pour une faible consommation

Domaines d'application

• Impression & manutention du papier : dosage d'encres agressives, bonnes propriétés de rinçage et faible influence thermique
• Technique dentaire : alimentation air/eau des unités dentaires, faible volume mort, options KTW/eau potable
• Technique d'analyse & laboratoires : applications en eau ultrapure ; intégration possible dans distributeurs portatifs

Spécifications techniques générales
Paramètre — Valeur
Tension nominale — 24 V DC ou 12 V DC
Consommation — ≤ 6 W (à 0 à 3,5 bar)
Plage de pression — -0,9 à 3,5 bar (jusqu'à 8 bar sur demande)
Taille d'orifice — env. 3,5 mm
Valeur Kv — max. 3,5 l/min
Débit max. — jusqu'à 350 l/min
Matières en contact avec le fluide — Joints : EPDM, NBR ou FKM ; Boîtier : PPSU. Listings FDA/UL possibles ; agrément eau potable sur demande
Indice de protection — IP65 (avec connecteur et raccordements pneumatiques adaptés)
Raccordements pneumatiques — Bride ou push-in (4 mm ou 6 mm)
Raccordements électriques — Flachsteckhülsen 6,3 x 0,8, connecteur EN 60529 ou fils
Fonctions — 3/2 NC/NO, 2/2 NC/NO, 3/2 multifonctionnel (dérivation/mélangeur)
Dimensions (H x L x P) — 68 x 22 x 30 mm (version bride)

Caractéristiques / spécifications techniques

• Conception membrane isolante séparant l'actionneur du fluide
• Boîtier standard : PPSU (listings FDA/UL sur demande ; agrément eau potable sur demande)
• Joints : NBR, FKM, EPDM selon application
• Consommation typique : ≤ 6 W
• Pression de service max. : standard jusqu'à 3,5 bar ; sur demande jusqu'à 8 bar
• Débit max. : jusqu'à 350 l/min (selon pression et configuration)
• Formes disponibles : 2/2 et 3/2 (NC/NO), 3/2 multifonction ; commande manuelle et retour de position en option
• Indice de protection : IP65 (avec connecteur adapté)
• Raccordements pneumatiques : bride ou push-in (4 mm ou 6 mm)
• Raccordements électriques : prise plate 6,3 x 0,8, connecteur EN 60529 ou fils
• Dimensions (version bride) : 68 x 22 x 30 mm
