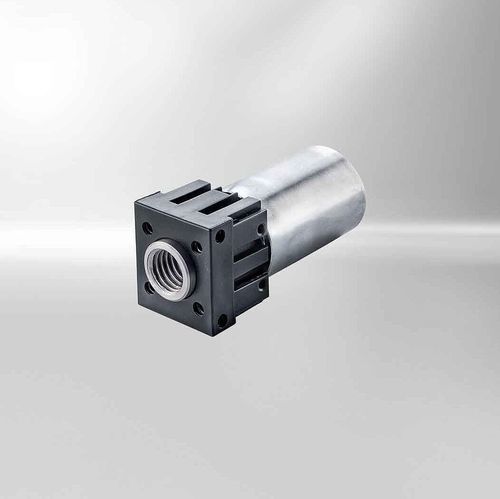

Électro-aimant de verrouillage Bistable Locking Solenoid

compactbistable

Le solénoïde de verrouillage bistable LLB de Kendrion est une unité de verrouillage compacte et économe en énergie, conçue pour des applications de verrouillage sûres et intelligentes. Il propose des options de fonctionnement sur batterie, de surveillance de position (capteur Hall) et de déverrouillage d'urgence manuel.

Points clés

• Possibilité de fonctionnement sur batterie — adapté aux applications mobiles telles que la fermeture de boîtes à outils ou de tables de chevet d'hôpital
• Principe de fonctionnement économe en énergie : seul un court impulsion de courant est nécessaire pour verrouiller ; maintien par aimant permanent en absence d'alimentation
• Capteur Hall optionnel pour la détection de la position finale (commutation négative, 5–30 V, max. 30 mA)
• Déverrouillage d'urgence manuel disponible en option

Avantages

• Consommation d'énergie très faible (compatible fonctionnement sur batterie)
• Conception compacte et coût-optimisée pour intégration en espace restreint
• Intégration simple avec options de surveillance de position et de déverrouillage d'urgence

Caractéristiques / Spécifications techniques

• Tension d'alimentation : 24 V DC ; option : batterie lithium 6 AM6 (9 V / 1200 mA)
• Durée d'enclenchement : 25 %
• Course : 7 mm
• Force magnétique permanente : 30 N
• Force radiale : 1 000 N (fixation en face avant) ; 500 N (fixation latérale)
• Indice de protection (connecteur / solénoïde) : IP30 / IP00
• Détection de position (option) : capteur Hall (commutation négative, 5–30 V, max. 30 mA)
• Installation : trous filetés à l'avant et à la face inférieure
• Diamètre du verrou : 15 mm
• Durée de vie en utilisation sur batterie : au moins 50 000 cycles de commutation (conception à faible consommation)
