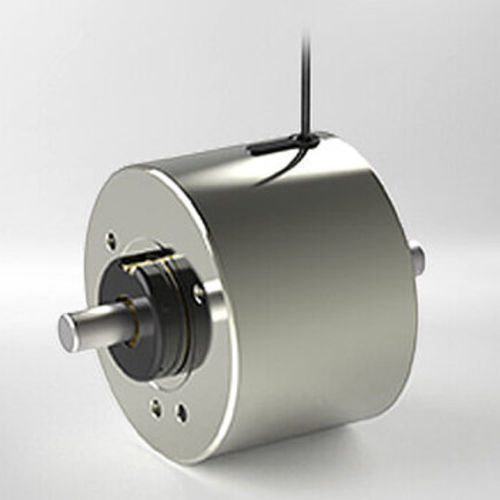

Électro-aimant rotatif Monostable Rotary Solenoid

à simple coursecompactmonostable

Présentation
Les électroaimants rotatifs monostables Kendrion sont des actionneurs rotatifs à rappel par ressort conçus pour des mouvements de pivot répétés, offrant un positionnement précis, une longue durée de vie et des cycles de commutation courts. Ils sont utilisés en génie mécanique, en technologie médicale et de laboratoire, dans les machines mobiles et le transport pour l'activation de clapets de tri, de papillons et de systèmes de verrouillage. L'arbre est monté sur des roulements à billes des deux côtés pour un positionnement précis et une bonne résistance aux accélérations linéaires, adapté aux applications ferroviaires et aéronautiques.

Conception et familles de produits
Les versions monostables (simple course) existent en deux principaux profils : série D (cylindrique / rond) et série E (carré). Les variantes D (D1–D9) et E (E3–E9) couvrent une plage d'angles de rotation et de couples. Les conceptions de base incluent des électroaimants rotatifs à simple course avec ressort de rappel ; des versions inversées à deux bobines et des variantes sur mesure (bornes enfichables, arbre modifié, perçages de fixation spécifiques) sont disponibles sur demande.

Fonctionnement standard et personnalisations
Les modèles préférentiels sont conçus pour une alimentation 24 V DC et 100% ED. Les angles de rotation disponibles vont de 25° à 95°. La version BOR (arbre double) peut être utilisée en configuration droite ou gauche avec angles de 45° ou 95° ; le ressort de rappel est monté sur l'arbre droit. Un ressort de rappel plus souple peut être recommandé selon la taille, l'angle et le cycle de service (code DS9429). D'autres conceptions d'arbre, brides de montage, versions inversées, tensions particulières, cycles et options de connexion (longueurs de câble, bornes) sont disponibles sur demande.

Avantages

• Encombrement compact
• Grande durabilité
• Mouvement purement rotatif (sans course axiale)
• Montage précis de l'arbre avec roulements à billes
• Courtes durées de commutation

Domaines d'application
Utilisés là où des mouvements de pivot répétés sont nécessaires : mécanismes de coupe, d'alimentation, de tri ou de blocage dans des processus automatisés ; contrôle d'accès, obturateurs optiques et autres tâches d'automatisation de précision.

Caractéristiques techniques générales

• Tension nominale : 24 V DC (standard) ; 205 V DC et autres tensions sur demande
• Einschaltdauer : 100% ED (standard) ; autres valeurs ED (40% / 25% / 5%) sur demande
• Connexion : fil libre, longueur standard 20 cm (autres longueurs ou connecteurs sur demande)
• Angles de rotation disponibles : 25° / 35° / 45° / 65° / 95°
• Couple initial Type D : 0,045 Ncm – 200 Ncm
• Couple initial Type E : 0,2 Ncm – 480 Ncm
• Classe thermique : B
