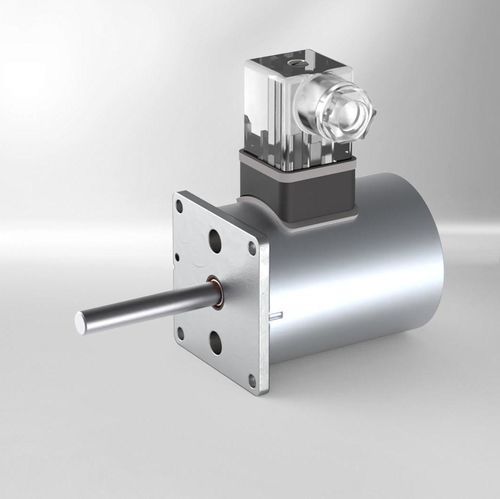

Électro-aimant rotatif Bistable Rotary Solenoids

d'auto-maintiende triagehaute performance

Les solénoïdes rotatifs bistables PDM de Kendrion sont des actionneurs rotatifs polarisés, à grande vitesse, conçus comme des commutateurs électromagnétiques pour l'automatisation industrielle et l'intralogistique. Ils fournissent un mouvement rotatif défini avec maintien de position sans alimentation continue et sont destinés à remplacer des actionneurs pneumatiques dans des solutions de tri compactes et économes en énergie.

Avantages clés

• Commutation rapide et fiable pour systèmes de tri et de convoyage à haut débit.
• La conception bistable maintient les positions de départ et d'arrivée sans courant continu, réduisant la consommation d'énergie.
• Durée de vie sans maintenance garantie > 100 millions de cycles de commutation.
• Construction modulaire permettant des adaptations spécifiques client (couple, enveloppes, capteurs).
• Permet des solutions intralogistiques sans pneumatique — élimine le besoin d'air comprimé dans de nombreuses applications.

Principe de fonctionnement

• Solénoïde rotatif polarisé combinant des bobines statoriques et un rotor aimant permanent en néodyme.
• Le rotor effectue un mouvement rotatif défini (limité mécaniquement par deux butées) lorsque la polarité des bobines est inversée.
• Les positions finales sont maintenues par l'aimant permanent; aucune alimentation continue n'est nécessaire pour conserver la position.
• Des capteurs Hall optionnels fournissent un retour de position de fin de course.

Variantes disponibles (sélection)

• PDM050 — disponible en versions bistable et monostable (exemples : PDM050.000039 bistable, PDM050.000037 monostable).
• PDM060 — variante bistable.
• PDM080 — variante bistable.

Caractéristiques techniques

• Temps de commutation : < 10 ms (typique pour de nombreuses variantes bistables ; certaines valeurs spécifiques jusqu'à ~20 ms).
• Angle de rotation : jusqu'à 60° en capacité de série ; limites typiques : jusqu'à 40° ou 30° selon le modèle.
• Couple de maintien : jusqu'à 1,0 Nm (maximum sur la série ; dépend du type).
• Tension nominale : 24 V ou 48 V CC (plage série 24–48 V CC).
• Puissance consommée / puissance nominale : généralement 60–120 W selon le type (voir tableau des types).
• Durabilité : durée de vie sans maintenance > 100 millions de cycles de commutation garantie.
• Indice de protection : IP50 standard ; montée en IP65 possible avec boîtier.
• Conception mécanique : boîtier en aluminium avec amortissement intégré et roulements à billes.
• Options : capteurs Hall pour retour de position ; adaptations couple et boîtier selon demande client.
• Exemples par type :
  • PDM050 (bistable) : diamètre 50 mm ; alimentation 24–48 V CC ; puissance 60–100 W ; angle max. 40° ; temps de commutation 10–20 ms ; couple de maintien sans courant jusqu'à 0,15 Nm.
  • PDM050 (monostable) : diamètre 50 mm ; alimentation 24–48 V CC ; puissance 60–100 W ; angle max. 30° ; temps de commutation ≈ 20 ms ; couple de maintien sans courant jusqu'à 0,4 Nm.
  • PDM060 (bistable) : diamètre 60 mm ; alimentation 24–48 V CC ; puissance 96–120 W ; angle max. 30° ; temps de commutation 10–20 ms ; couple de maintien sans courant jusqu'à 0,9 Nm.
  • PDM080 (bistable) : diamètre 80 mm ; alimentation 24–48 V CC ; puissance ≈ 84 W ; angle max. 40° ; temps de commutation ≈ 20 ms ; couple de maintien sans courant jusqu'à 1,0 Nm.
