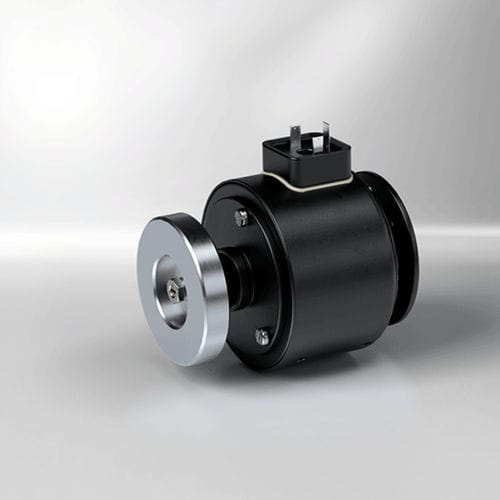

Oscillateur électromagnétique Electromagnetic Linear Oscillator

linéairede fréquenceAC

Le vibreur linéaire électromagnétique Kendrion (série OLV) est un entraînement vibrant alternatif avec pré-aimantation dans une conception fermée et robuste qui génère un mouvement oscillant linéaire sous l'effet d'un champ électromagnétique alternatif. Il est utilisé dans des processus automatisés tels que l'alignement du papier en imprimerie, le compactage des canettes en conditionnement et la vibration de bennes et conteneurs dans de nombreux secteurs.

Description
Le vibreur linéaire est un corps magnétique fermé avec deux bobines d'excitation et un aimant permanent central. L'armature est guidée par des paliers à rotule aux deux extrémités et montée sur une tige non magnétique centrée par deux ressorts. Lorsqu'une tension alternative est appliquée à l'enroulement d'excitation, la force électromagnétique alternative se superpose à la pré-aimantation, produisant le mouvement oscillant linéaire ; la fréquence du mouvement axial de l'armature correspond à la fréquence de la tension d'alimentation. L'aimant permanent intégré assure un effet de freinage à l'arrêt. En ajoutant un poids supplémentaire sur la tige d'armature, l'appareil peut également être utilisé comme rüttler (vibreur) et servir d'entraînement pour pompage ou dosage.

Avantages

• Corps magnétique fermé adapté aux environnements poussiéreux ou industriels
• Entraînement oscillant compact avec connecteur
• Transformable en rüttler en ajoutant un poids supplémentaire
• Également utilisable comme entraînement de pompage ou de dosage

Données techniques

• Raccordement électrique : 230 V AC, 50 Hz, 100 % ED
• Puissance apparente : 54 VA
• Course : 5,5 - 7 mm
• Poids aimant : 1,5 kg (poids supplémentaire : 0,25 kg)

Caractéristiques / spécifications techniques

• Conception fermée avec corps magnétique et deux bobines d'excitation
• Aimant permanent central pour pré-aimantation et effet de freinage
• Armature soutenue par paliers à rotule aux deux extrémités
• Tige non magnétique guidée par deux ressorts de centrage
• Fréquence d'oscillation de l'armature égale à la fréquence de la tension appliquée
• Applicable comme rüttler en ajoutant un poids supplémentaire
