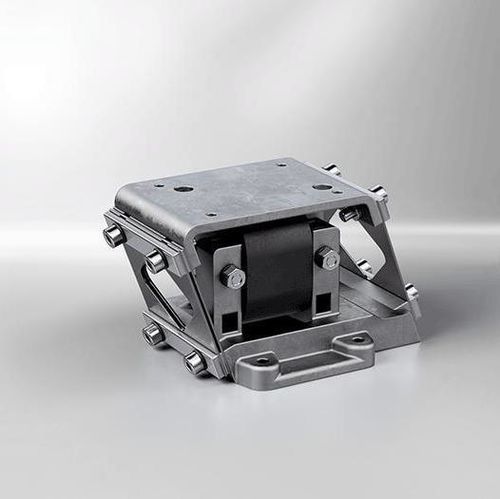

Électro-aimant linéaire Vibratory Feeder Drive OMW

à aimant permanentACélectromagnétique

L'entraîneur vibrant KENDRION OMW est un entraînement oscillant AC prêt à l'installation pour la technique de chargement, générant un mouvement vibratoire en arc pour un transport précis et fiable des produits en vrac. Il est livré en système pré-assemblé comprenant ressorts, bobines, armature et base ; seule la glissière du convoyeur linéaire doit être montée au-dessus.

Conception et fonctionnement

• Le corps magnétique de l'électroaimant oscillant est fixé sur la base et contient la bobine d'excitation ; la plaque d'armature est monté au-dessus, ses surfaces polaires séparées par un entrefer et reliée à la base par des ressorts à lame inclinés.
• Il existe une force de traction entre l'armature et le corps magnétique. Lorsqu'une tension alternative est appliquée à la bobine d'excitation, la force électromagnétique alternative se superpose à la force de précharge (et, pour le type de aimant OMW 516004, à la force du permanent). L'armature se déplace à la fréquence du courant alternatif et, aidée par les ressorts à lame inclinés, effectue un mouvement vibratoire en arc qui transporte le matériau en vrac.

Avantages en un coup d'œil

• Système pré-assemblé
• Conception compacte
• Indice de protection II
• Installation via des perçages dans la base

Applications typiques

• Décrochage des déchets de poinçonnage et d'estampage
• Remplissage de récipients dans les industries de l'emballage et pharmaceutique
• Dosage et alimentation de particules pour appareils de mesure et analyses

Caractéristiques / spécifications techniques

• Raccordement électrique : 230 V AC, 50/60 Hz, 100 % ED
• Puissance apparente : 14 - 200 VA
• Charge utile : 0,1 - 17 kg
• Type de fixation : perçages dans la base
• Course par cycle : 1,3 – 1,7 mm
• Poids de l'aimant : 0,2 - 8,6 kg
• Tailles d'aimant : 4 variantes
