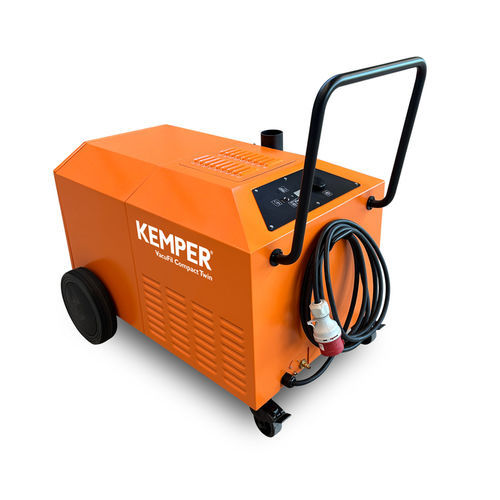

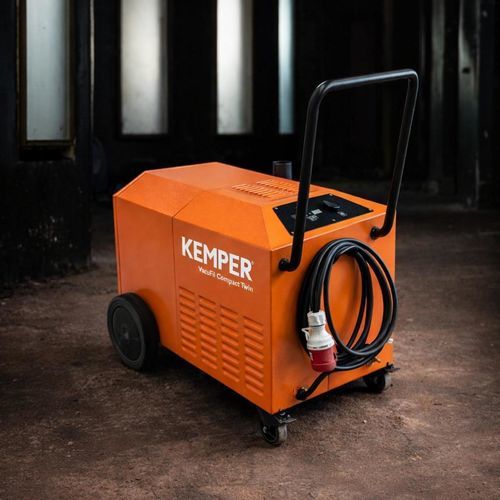

Système de filtration à particules VacuFil Compact Twin

d'aspirationà fuméehaute efficacité

Aperçu
La VacuFil Compact Twin est une unité d'aspiration haute‑vide conçue pour des volumes moyens à importants de fumées et poussières de soudage. Elle permet l'aspiration de deux postes connectés, conçue pour un usage industriel permanent avec filtre à stockage nettoyable et ventilateur à canal latéral pour la génération de vide.

Propriétés du produit

• Fonctionnement continu possible
• Procédés de soudage compatibles : MIG/MAG
• Matériaux : acier, aluminium, acier inoxydable
• Réf. article : 82380

Principaux avantages

• Extraction efficace en cas de fortes charges de fumée et de particules
• Conçue pour un usage industriel régulier / permanent
• Extraction torche pour deux postes (usage alterné ou simultané)
• Préréglage de la puissance d'aspiration en continu pour adapter différentes torches
• Commande intuitive par un seul bouton, utilisable avec des gants
• Grande flexibilité : deux raccords (chacun NW45/63 mm)
• Extensible via interface pour modules supplémentaires (ex. régulation du débit, démarrage/arrêt automatique)

Fonctionnement et caractéristiques
La commande se résume à un bouton unique avec régulation de puissance en continu. Une régulation automatique du débit d'air est disponible en option. Le ventilateur à canal latéral assure un vide fiable pour une extraction robuste en environnement industriel. Le système supporte la connexion alternée ou simultanée de deux torches d'aspiration et accepte de nombreuses extensions optionnelles.

Données techniques (tableau)
Dimensions
Poids en kg : 93
Profondeur en mm : 1018
Largeur en mm : 692
Hauteur en mm : 878

Filtre
Étages de filtre : 1
Surface filtrante en m² : 7
Efficacité de séparation en % ≥ : 99.9

Raccords
Sortie d'air en mm : 63
Bec de raccord Ø en mm : 45

Performance
Dépression min. en Pa : 32000
Débit maximal ventilateur en m³/h : 280
Capacité d'extraction en m³/h : 280
Capacité d'extraction à 18000 Pa en m³/h : 215
Dépression max. en Pa : 32000

Technique
Puissance moteur en kW : 3.8
Courant nominal en A : 8.1
Niveau de pression acoustique en dB(A) : 73
Alimentation en air comprimé en bar : 6-8

Caractéristiques techniques

• Modèle : VacuFil Compact Twin
• Réf. article : 82380
• Poids : 93 kg
• Dimensions (P × L × H) : 1018 × 692 × 878 mm
• Étages de filtre : 1 ; Surface filtrante : 7 m² ; Efficacité ≥ 99,9 %
• Sortie d'air : 63 mm ; Bec de raccord Ø : 45 mm ; 2 x raccords NW45/63 mm
• Capacité d'extraction : max. 280 m³/h ; à 18 000 Pa : 215 m³/h
• Dépression : jusqu'à 32 000 Pa
• Puissance moteur : 3,8 kW ; Courant nominal : 8,1 A
• Niveau de pression acoustique : 73 dB(A)
• Alimentation en air comprimé : 6–8 bar
• Adapté au soudage MIG/MAG ; matériaux : acier, aluminium, acier inoxydable
• Commande par un bouton, préréglage continu de la puissance, régulation automatique du débit (option), ventilateur à canal latéral
