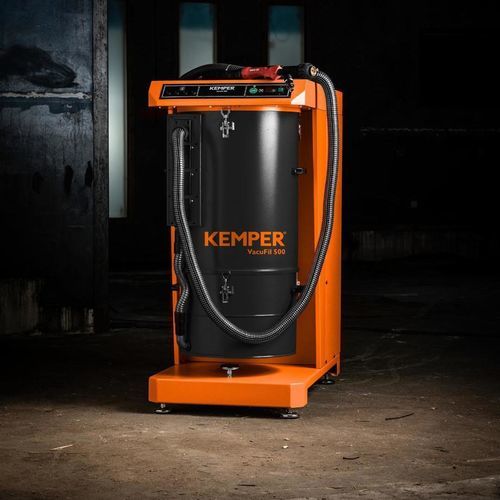

Système centralisé d'aspiration de fumées sur pied VacuFil 500

de soudageà filtre auto-nettoyantde poussière

Présentation
Le VacuFil 500 est une unité d'extraction haut vide pour fumées et poussières de soudage, conçue pour desservir jusqu'à quatre postes de travail individuels ou s'intégrer à un réseau de canalisation central.

Applications

• Procédés de soudage (MIG/MAG, laser)
• Matériaux : acier, aluminium, acier inoxydable
• Fonctionnement industriel continu et extraction robotisée

Points forts

• Nettoyage automatique des filtres pour un fonctionnement continu ininterrompu
• Haute efficacité de séparation avec cartouches filtrantes KemTex® ePTFE (filtration en surface)
• Options de connexion flexibles : quatre raccordements séparés ou canalisation centrale
• Groupe côte-canal pour génération fiable du vide

Caractéristiques détaillées
Le VacuFil 500 traite de fortes concentrations de fumées et de poussières de soudage. Il est équipé de cartouches KemTex® ePTFE à filtration de surface et d'un système de nettoyage par impulsions automatique commandé par différence de pression. L'unité prend en charge l'extraction depuis la torche et l'extraction robotisée et peut être fournie avec des buses d'aspiration ou des bras d'extraction haut vide. Un groupe côte-canal assure le niveau de vide nécessaire aux applications industrielles. Le bac de récupération des poussières a une capacité de 40 L ; l'air comprimé pour le nettoyage nécessite 5–6 bar. Les émissions sonores sont d'environ 74 dB(A).

Données techniques (tableau)
Dimensions
Poids : 270 kg
Profondeur : 1197 mm
Largeur : 655 mm
Hauteur : 1377 mm

Filtre
Étages de filtration : 1
Taux de séparation ≥ : 99,9 %
Surface filtrante : 10 m² (KemTex® ePTFE)

Raccordements
Sortie d'air (nominale) : 1377 mm
Volume du bac à poussières : 40 L

Technologie
Puissance moteur : 5,5 kW
Courant nominal : 12,9 A
Niveau de pression acoustique : 74 dB(A)
Alimentation en air comprimé pour nettoyage : 5–6 bar

Performances
Débit max. ventilateur : 700 m³/h
Capacité d'extraction : 500 m³/h
Capacité turbine : 680 m³/h
Dépression max. : 20 000 Pa

Caractéristiques / spécifications techniques

• Modèle : VacuFil 500
• Poids : 270 kg
• Dimensions (P × L × H) : 1197 × 655 × 1377 mm
• Étages de filtration : 1
• Taux de séparation : ≥ 99,9 %
• Surface filtrante : 10 m² (cartouches KemTex® ePTFE, filtration en surface)
• Bac à poussières : 40 L
• Puissance moteur : 5,5 kW
• Courant nominal : 12,9 A
• Niveau de pression acoustique : 74 dB(A)
• Alimentation air comprimé : 5–6 bar (pour nettoyage des filtres)
• Débit max. ventilateur : 700 m³/h
• Capacité d'extraction : 500 m³/h
• Capacité turbine : 680 m³/h
• Dépression max. : 20 000 Pa
• Possibilité de desservir jusqu'à quatre postes ou raccordement à canalisation centrale
• Nettoyage automatique des filtres commandé par différence de pression
