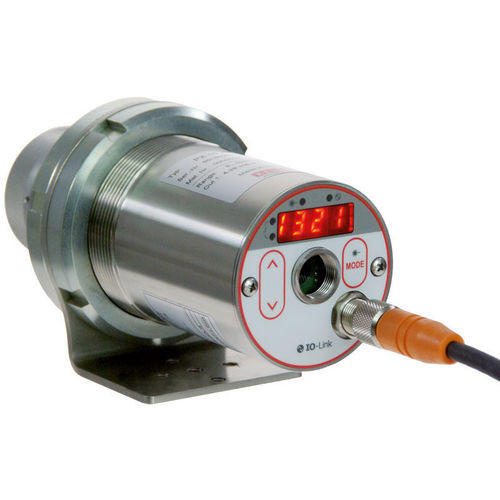

Capteur de température à infrarouge CellaFurnace PX 46

en boîtier métallique4-20 mAIO-Link

Présentation
Le CellaFurnace PX 46 est un pyromètre infrarouge pour la mesure optique sans contact dans les fours sous vide, en atmosphère inerte et les fours haute température jusqu'à 3200 °C. Il utilise une double photodiode et le procédé bichromatique (mesure par quotient) avec un traitement hybride du signal, offrant une résolution de 0,1 K sur la plage 900–3200 °C. Optique de précision focalisable et très petit diamètre de mesure pour opérations à travers de petites fenêtres de visée. Visée par travers l'objectif, pointeur laser ou caméra intégrée selon version.

Caractéristiques particulières

• Plage de mesure 900–3200 °C
• Conçu pour fours à vide, en gaz inerte et fours haute température avec petites fenêtres de visée
• Principe bichromatique (quotient) avec évaluation hybride pour haute résolution métrologique
• Capteur double photodiode pour précision et stabilité à long terme
• Optique focalisable pour réglage précis de la distance et du diamètre de mesure
• De série : sortie analogique et interface IO‑Link

Options / propriétés produit
Plage de mesure : 900 - 3200 °C
Distances focales (selon version AF) : 0,4 m - ∞ ; 0,2 - 0,4 m ; 0,6 m - ∞ ; 1,2 m - ∞
Options de visée : visée travers l'objectif ; pointeur laser ; caméra vidéo
Versions disponibles : CellaFurnace PX 46 AF 1, AF 2, AF 3, AF 5 (chaque version peut porter l'option de visée correspondante)

Données techniques
Paramètres de mesure
Plage de mesure : 900 - 3200 °C
Capteur : double photodiode
Plage spectrale : 0,9 / 1,05 µm
Temps de réponse t98 : ≤ 10 ms
Incertitude de mesure :
900 - 1500 °C : 0,35 % de la valeur mesurée [°C] + 2 K
1500 - 2400 °C : 0,5 % de la valeur mesurée [°C] + 2 K
2400 - 3200 °C : 1,0 % de la valeur mesurée [°C]
Reproductibilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution afficheur : 1 K

Variantes optiques
Objectif standard PZ 20.01 : focalisation 0,4 m - ∞ (autres objectifs PZ 20.03, PZ 20.06, PX 20.06 selon version AF)
Rapports distance (par version AF) : AF 1 = 210:1, AF 2 = 140:1, AF 3 = 310:1, AF 5 = 430:1
Forme du champ de mesure : rond

Paramètres électriques
Sortie analogique : 0(4)-20 mA linéaire, commutable, réglable
Charge : ≤ 500 Ω
Sortie de commutation : 2 x Open Collector 24 V DC, ≤ 150 mA
Interface : IO‑Link
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 175 mA (24 V DC)

Caméra
Sortie vidéo (version caméra) : Composite PAL, 1 Vpp, 75 Ω

Fonctions
Options de visée : visée travers l'objectif ; pointeur laser ; caméra
Affichage : LED rouge 4 chiffres (hauteur chiffres 8 mm)
Indication d'état : 4 x LED
Éléments de commande : 3 boutons

Paramètres généraux
Connexion : filet M12, 5 pôles
Température ambiante (fonctionnement) : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % h.r. max. (non condensée)
Dimensions : Ø 65 mm x 220 mm (max. 277 mm)
Boîtier : acier inox V2A (1.4305)
Indice de protection : IP 65 (DIN 40050)
Poids : env. 0,9 kg

Paramètres ajustables
Mise à l'échelle sortie analogique (0/4 - 20 mA), filtre de lissage, mode mémoire et temps de maintien, émissivité, transmissivité, compensation du rayonnement ambiant, compensation température ambiante, limites et modes contacts d'alarme, paramètres ATD, simulation courant/température, unité °C/°F, sélection canal de mesure, seuil de surveillance d'encrassement. Modèles caméra : TBC, balance des blancs, numéro du point de mesure.

Fonctions
Signal de surtempérature (température interne > 75 °C), fonction service (simulation valeur mesurée ou signal courant), ATD pour procédés discontinus.

Contenu de livraison (typique)
Pyromètre CellaFurnace PX 46, câble de connexion VK 02/L AF 1 (5 m). Pour versions caméra : câble vidéo VK 02/F (5 m). Manuel court inclus.

Logiciel
SW 50 (logiciel de configuration IO‑Link).

Champ de mesure (exemples AF 1, distance focale 400 mm)
Distance de mesure — Diamètre du champ de mesure (exemples) :
0.00 mm — 7.50 mm
16.00 mm — 7.28 mm
32.00 mm — 7.05 mm
48.00 mm — 6.83 mm
64.00 mm — 6.60 mm
80.00 mm — 6.38 mm
… (valeurs complémentaires dans la fiche technique)

Caractéristiques / spécifications techniques

• Modèle : CellaFurnace PX 46
• Plage de mesure : 900 - 3200 °C
• Principe de mesure : bichromatique (quotient) avec modes monochromatiques
• Plage spectrale : 0,9 / 1,05 µm
• Détecteur : double photodiode
• Temps de réponse t98 : ≤ 10 ms
• Incertitude : voir répartition par plages
• Sortie analogique : 0(4)-20 mA (configurable)
• Interface : IO‑Link
• Alimentation : 24 V DC (+10 % / -20 %)
• Indice de protection : IP65
• Boîtier : acier inox
