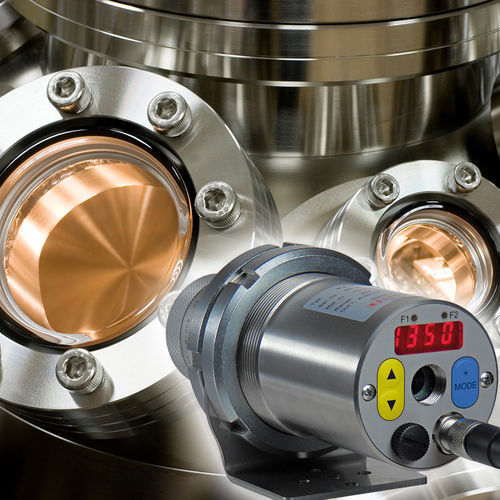

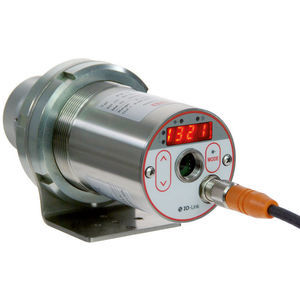

Pyromètre avec afficheur LED CellaFurnace PA 46

°C°Favec pointeur laser

Vue d'ensemble produit
Le CellaFurnace PA 46 est un pyromètre bi‑spectre (méthode du quotient) conçu pour la mesure optique de température dans des fours sous vide ou à gaz inerte, jusqu'à 3200 °C. Il offre une large plage de mesure avec une résolution constante < 0,1 K et une excellente stabilité à long terme adaptée aux procédés de production. L'alignement sur le point de mesure se fait via un viseur, un laser pilote ou une caméra optionnelle.

Caractéristiques principales

• Plage de mesure 900 à 3200 °C
• Conçu pour fours haute température (vide / gaz inerte)
• Mesure bi‑spectre pour réduire l'influence de l'émissivité
• Évaluation hybride du signal pour une haute résolution métrologique
• Faible auto‑chauffage pour une grande stabilité à long terme
• Optiques focalisables et champ de vision étroit pour mesures via petites ouvertures
• Série : sortie analogique et interface USB / RS‑485

Paramètres de mesure
Plage de mesure : 900 - 3200 °C
Capteur : double photodiode
Plage spectrale : 0,9 / 1,05 µm
Temps de réponse t98 : ≤ 10 ms
Incertitude de mesure : 900–1500 °C : 0,35 % de la valeur + 2 K ; 1500–2400 °C : 0,5 % + 2 K ; 2400–3200 °C : 1,0 %
Reproductibilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques / Objectifs

• Standard PZ 20.01 : focalisation 0,4 m - ∞
• Proche PZ 20.03 : focalisation 0,2 m - 0,4 m
• Téléobjectif I PZ 20.06 : focalisation 1,2 m - ∞
• Téléobjectif II PA 20.06 : focalisation 0,6 m - ∞

Paramètres électriques
Sortie analogique : 0(4) - 20 mA linéaire, commutable, scalable
Charge : ≤ 500 Ω
Entrée analogique : 0 - 10 V
Sorties de commutation : 2 × open collector 24 V DC, ≤ 30 mA
Entrées de commutation : 2 × jusqu'à 24 V
Interfaces : USB, RS‑485
Alimentation : 24 V DC (+10 % / -20 %)
Consommation : ≤ 175 mA à 24 V DC

Caméra / Aides à la visée
Sortie vidéo (avec caméra) : Composite PAL, 1 Vpp, 75 Ω
Options de visée : viseur optique, laser pilote, caméra vidéo (selon version)

Affichage / Commandes
Affichage : LED rouge 4 chiffres, hauteur 8 mm
Indicateurs d'état : 2 × LED
Éléments de contrôle : 3 boutons

Paramètres généraux
Connexion : connecteur fileté M12 8 broches
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : ≤ 95 % r.H. (non condensante)
Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP65 (DIN 40050)
Poids : env. 0,9 kg

Paramètres réglables

• Plage de mesure et grandeur mesurée
• Mise à l'échelle des entrées/sorties analogiques
• Filtre de lissage et mode mémoire
• Émissivité et transmissivité
• Compensation du rayonnement réfléchi et de la température ambiante
• Seuils et mode des contacts d'alarme
• Paramètres ATD (optionnels) et fonction de linéarisation
• Affichage LED et fonctions de simulation
• Unité °C/°F ; sélection canal de mesure
• Seuil surveillance encrassement ; fonctions caméra (si équipée)

Fonctions

• Signal de surtempérature : sortie analogique > 20,5 mA si température interne > 80 °C
• Fonction service : simulation d'une valeur mesurée ou d'un signal courant
• ATD (Automatic Temperature Detection) pour procédés discontinus

Contenu de la livraison

• Unité pyromètre (CellaFurnace PA)
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour versions avec caméra
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView et notice brève

Logiciel
CellaView

Champ de mesure (exemple)
Distance de mesure 0.00 mm : diamètre du champ 7.50 mm
Distance de mesure 16.00 mm : diamètre du champ 7.28 mm
Distance de mesure 32.00 mm : diamètre du champ 7.05 mm
... jusqu'à 400.00 mm : diamètre du champ 1.90 mm
