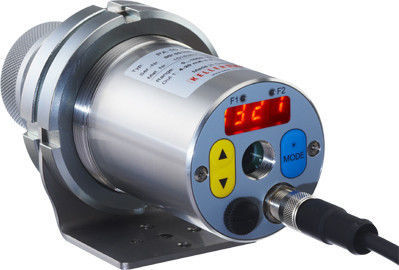

Spot infrarouge à ondes courtes CellaTemp® PA 69

Présentation produit :
Le CellaTemp® PA 69 est un pyromètre numérique bi-couleur pour la mesure sans contact de 300 à 800 °C. La méthode bi-couleur limite la sensibilité aux poussières, aux hublots de protection encrassés et aux variations d'émissivité des surfaces mesurées. Plusieurs options de visée (viseur optique, témoin laser ou module caméra en option) permettent un pointage précis. L'algorithme EERC (Extended Emissivity Ratio Correction) compense les variations d'émissivité dépendantes de la longueur d'onde, utile pour l'aluminium et les métaux nus.

Caractéristiques principales :

• Plage de mesure : 300–800 °C
• Algorithme EERC pour compensation d'émissivité
• Objectifs interchangeables et focalisables
• Optiques de précision antireflet large bande
• Afficheur LED lisible à distance
• Sortie test courant pour diagnostic
• Sorties standard : analogique (0/4–20 mA) et interface USB / RS-485

Paramètres de mesure :

• Capteur : double photodiode (deux-couleurs)
• Bandes spectrales : 1,50 μm et 1,90 μm
• Temps de réponse t98 : ≤ 30 ms
• Incertitude de mesure : 1 % de la lecture
• Répétabilité : 2 K
• Résolutions (affichage/interface/courant) : 1 K / 0.1 K / 0.2 K + 0.03 % span
• Coefficient thermique : 0.05 %/K

Variantes optiques :

• Objectif standard : PZ 20.08 (Objektiv F50 PZ 20.08), focalisation 0,3 m – ∞
• Rapport distance/champ standard : 39 : 1
• Forme du champ de mesure : circulaire

Options de visée :

• Visée travers l'objectif
• Témoin laser
• Module caméra vidéo (optionnel)

Paramètres électriques :

• Sortie analogique : 0(4)–20 mA linéaire, commutable, scalable ; résistance ≤ 500 Ω
• Entrée analogique : 0–10 V
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 30 mA
• Entrées de commutation : 2 × jusqu'à 24 V
• Interfaces : USB, RS-485
• Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA

Caméra (si équipée) :

• Sortie vidéo : Composite PAL, 1 Vpp, 75 Ω

Équipements / affichages :

• Afficheur : LED 4 × 7 segments rouge (hauteur chiffres 8 mm)
• Affichage d'état : 2 LED
• Contrôles opérateur : 3 boutons-poussoirs
• Connectique : M12 8 broches

Paramètres généraux :

• Température ambiante (opération) : 0 – 65 °C
• Température de stockage : -20 – +80 °C
• Humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Boîtier : acier inox V2A (1.4305), indice de protection IP65
• Poids : env. 0,9 kg

Paramètres réglables :

• Plage de mesure et mise à l'échelle analogique
• Filtre de lissage, mode mémoire et temps de maintien
• Émissivité et transmissivité
• Compensation des radiations de fond
• Seuils d'alarme et modes de contact
• Paramètres ATD (option), linéarisation, réglages LED
• Simulation courant/température ; unités °C/°F
• Sélection du canal : deux-couleurs, une-couleur 1 / 2
• Seuil de surveillance d'encrassement ; fonctions caméra (TBC, balance des blancs) si présente

Fonctions :

• Signal surtempérature (si T interne > 80 °C → sortie analogique > 20.5 mA)
• Fonction service : simulation de valeur mesurée ou de courant
• ATD : détection automatique de température pour procédés discontinus

Contenu de livraison (exemples) :

• Pyromètre CellaTemp PA 69
• Câble de connexion VK 02/A (5 m)
• Câble USB VK 11/D (1,8 m)
• Câble vidéo VK 02/F (5 m) pour modèles avec caméra
• Logiciel CellaView
• Notice d'utilisation (courte)

Logiciel :

• CellaView (configuration et analyse)
