Système de mesure de charge CellaTemp PX 69-K001
de températurepar caméraautomatique

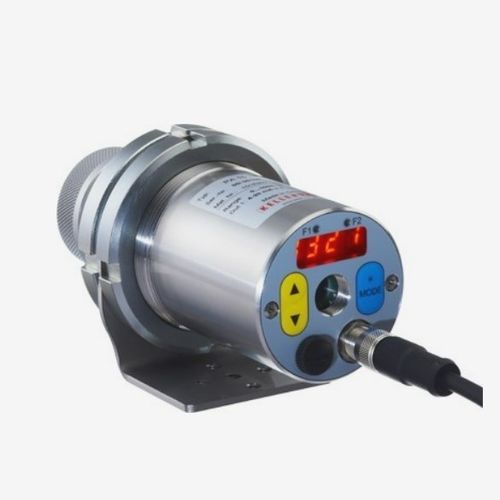

Système de mesure de charge - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de température / par caméra / automatique
Système de mesure de charge - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de température / par caméra / automatique
Système de mesure de charge - CellaTemp PX 69-K001 - Keller Pyrometer Systems - de température / par caméra / automatique - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Keller Pyrometer Systems

Caractéristiques

Grandeur physique
de température, de charge
Technologie
par caméra
Mode de fonctionnement
automatique
Produit mesuré
de pièces
Applications
pour filetage
Configuration
linéaire

Description

Système de mesure composé de :
  • Pyromètre CellaTemp PX 69 AF 1
  • Montage PA 20-122


Caractéristiques particulières :
  • Pyromètre bichromatique avec algorithme EERC pour la mesure lors de l'extrusion d'aluminium
  • 1 sortie analogique, 2 sorties de commutation, interface IO-Link
  • Aide à la visée : caméra vidéo intégrée (selon modèle) ; visée à travers l'objectif ; point laser
  • Monture avec refroidissement et purge d'air pour usage industriel, dispositif de fixation réglable


Contenu de la livraison :
  • Pyromètre CellaTemp PX 69-K001
  • Câble de connexion VK 02/L AF 1 (5 m)
  • Câble vidéo VK 02/F (5 m) pour modèles avec caméra intégrée
  • Manuel (version courte)


Téléchargements disponibles :
  • Brochure CellaTemp PX (PDF)
  • Dessin PX 69-K001 (PDF)


Caractéristiques techniques :
  • Version : CellaTemp PX 69-K001
  • Plage de mesure : 300 - 800 °C
  • Distance focale : 0,3 m - ∞
  • Forme du champ de mesure : circulaire
  • Rapport distance/spot (D:S) : 39 : 1
  • Objectif : PZ 20.08 (mise au point 0,3 m - ∞)
  • Principe de mesure : bichromatique
  • Options de visée : caméra vidéo ; visée à travers l'objectif ; point laser
  • Capteur : double photodiode
  • Plage spectrale : 1,50 / 1,90 μm
  • Temps de réponse t98 : ≤ 30 ms
  • Incertitude de mesure : 1 % de la lecture de température [°C]
  • Répétabilité : 2 K
  • Coefficient de température : 0,05 %/K
  • Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
  • Résolution interface : 0,1 K
  • Résolution affichage : 1 K
  • Sortie analogique : 0(4) - 20 mA linéaire, commutable, calibrable
  • Résistance de charge : ≤ 500 Ω
  • Sorties de commutation : 2 × Open Collector 24 V DC, ≤ 150 mA
  • Interface : IO-Link
  • Alimentation : 24 V DC +10 % / -20 %
  • Consommation : ≤ 175 mA (24 V DC)
  • Sortie vidéo caméra : Composite PAL, 1 Vpp, 75 Ω
  • Affichage : LED rouge 4 chiffres, hauteur chiffres 8 mm
  • Indicateurs d'état : 4 × LED
  • Éléments de commande : 3 boutons
  • Connexion : filetage M12 5 broches
  • Température ambiante : 0 - 65 °C
  • Température de stockage : -20 - +80 °C
  • Humidité admissible : 95 % HR max. (sans condensation)
  • Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
  • Boîtier : acier inox V2A (1.4305)
  • Indice de protection : IP 65 (DIN 40050)
  • Poids : env. 0,9 kg
  • Paramètres réglables : mise à l'échelle sortie analogique 0/4–20 mA, filtre de lissage, mode mémoire et temps de maintien, émissivité, transmissivité, limites et modes des alarmes, paramètres ATD, simulation courant/température, unité °C/°F, sélection canal de mesure (bichromatique, monochromatique 1, monochromatique 2), seuil de surveillance de contamination ; pour modèles avec caméra : TBC, balance des blancs, sélection du point de mesure
  • Fonctions : signal de surtempérature (température interne > 75 °C), fonction service (simulation de valeur mesurée ou signal courant), ATD (détection automatique de température) pour processus discontinus
  • Logiciel : SW 50
