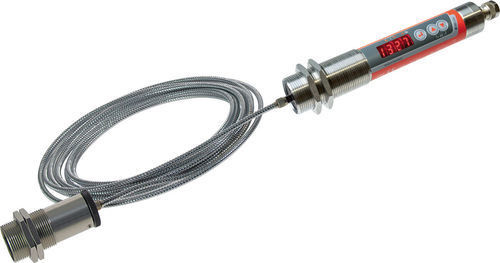

Thermomètre à infrarouge CellaTemp PKF 67

bichromatiqueà fibre optiqueavec afficheur LED

Description du produit
Le CellaTemp® PKF 67 dispose d'une électronique séparée et d'une tête de mesure. Le rayonnement infrarouge est transmis à l'électronique via un câble à fibre optique, ce qui permet d'utiliser la tête de mesure sans refroidissement jusqu'à une température ambiante de 250 °C. Cette version est adaptée aux conditions d'installation restreintes et aux champs électromagnétiques élevés. La longueur du câble à fibre optique peut atteindre 50 m. La nouvelle génération de la série CellaTemp® PK intègre l'indicateur d'état « vitality indicator » (SMART) qui surveille en continu les données d'exploitation et signale de manière autonome le moment optimal pour une vérification ou une étalonnage en fonction des conditions d'utilisation.

Caractéristiques principales

• Plage de mesure 600 à 1 400 °C
• Version fibre optique — longueur possible jusqu'à 50 m
• Sortie de commutation configurables universellement
• Haute résolution optique grâce à des lentilles de précision
• Interface IO-Link
• Tous les paramètres réglables via les boutons du capteur ou via l'interface de l'automate
• 2 × sorties de commutation PNP open collector
• Montage très simple via filetage central M30
• Affichage LED grand et lumineux

Vidéo
Pyromètres CellaTemp PK améliorés & Smart (présentation du produit / de la série).

Caractéristiques techniques

• Plage de mesure : 600 - 1400 °C
• Principe de mesure : bichromatique
• Capteur : double photodiode
• Gamme spectrale : 0,95 / 1,05 µm
• Temps de réponse t90 : ≤ 10 ms (T > 700 °C)
• Incertitude de mesure : 1 % de la lecture [°C] plus 3,0 K
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution sortie courant : 0,1 K + 0,005 % de la plage de mesure sélectionnée
• Résolution interface : 0,1 K
• Résolution affichage : 1 K
• Champ de mesure / diamètre du champ (exemple version BF5) : 16 mm
• Distance focale (exemple version BF5) : 1,8 m
• Forme du champ de mesure : circulaire
• Tête de mesure : PA 41.03 (M30) : mise au point 1,8 m (étanche)
• Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible
• Résistance (sortie analogique) : ≤ 500 Ω
• Sorties de commutation : 2 × PNP Open Collector 24 V DC, 2 × 150 mA max.
• Entrée test : 10 - 34 V DC (selon IEC 61131-2)
• Interface : IO-Link V1.1.3
• Alimentation : 18 - 32 V DC
• Consommation : ≤ 50 mA à 24 V DC
• Affichage : 4 × 7 segments LED rouge, hauteur des chiffres 8 mm
• Affichage d'état : 3 × LED
• Commandes : 3 boutons-poussoirs
• Connexion : connecteur M12 vissable 5 broches (codage A)
• Température ambiante (électronique) : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité relative admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 30 x 210 mm (sans prise)
• Matériau du boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP 65 (selon DIN 40050)
• Poids : env. 0,4 kg
• Paramètres réglables (exemple) : mise à l'échelle sortie analogique (0/4-20 mA), correction de ratio, niveau de transmission du verre de protection, constante de temps d'amortissement, temps de maintien du peak picker, mode de fonctionnement/source/point de commutation et délais pour contacts de commutation, correction de température via points d'interpolation (X/Y), vitality indicator, paramètres de service, réinitialisation aux valeurs d'usine, verrouillage des touches, unité de température °C/°F, simulation de température
• Fonctions (exemple) : signal de surtempérature (température interne > 75 °C), fonction service (simulation d'une valeur mesurée), DTD (Détection de Température Discontinue) pour procédés discontinus, fonctions de diagnostic (inversion de polarité, surcharge, tension d'alimentation incorrecte), protection contre inversion de polarité
• Livraison : thermomètre infrarouge CellaTemp PKF, tête de mesure, manuel d'utilisation (court), 2 écrous de fixation. Le câble à fibre optique est à commander séparément.
• Logiciel : SW 50
