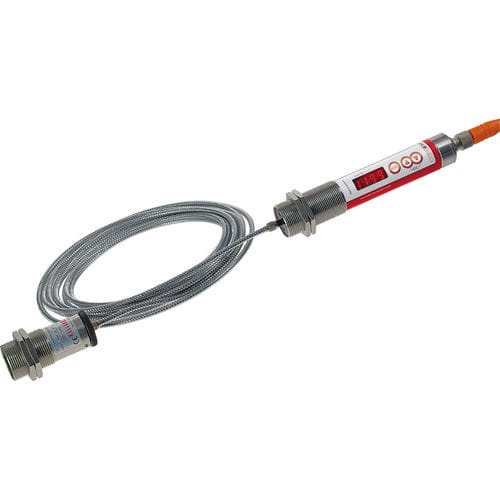

Pyromètre avec afficheur LED CellaTemp® PKF 66

°C°FIO-Link

Description du produit
Le CellaTemp® PKF 66 sépare l'électronique de la tête de mesure et transmet le rayonnement infrarouge via une fibre optique vers l'unité électronique. La tête de mesure, constituée uniquement de métal et de verre, peut fonctionner sans refroidissement à des températures ambiantes allant jusqu'à 250 °C, ce qui la rend adaptée aux emplacements de montage confinés et aux champs électromagnétiques élevés. Des longueurs de fibre jusqu'à 50 m sont disponibles. La série PK intègre un indicateur de vitalité (SMART) pour l'auto-surveillance continue, l'analyse et le reporting afin d'optimiser la maintenance préventive et de signaler les intervalles de service et d'étalonnage.

Caractéristiques

• Plage de mesure 700 à 1 800 °C
• Version fibre optique : longueur de fibre jusqu'à 50 m
• Sortie de commutation universellement configurable
• Haute résolution optique grâce à des lentilles de précision
• Interface IO-Link
• Tous les paramètres réglables via les boutons du capteur ou via l'interface de l'installation
• 2 × sorties de commutation PNP open collector
• Montage simple via filetage central M30
• Grand afficheur LED 4 chiffres, lumineux

Champ de mesure (extrait)

• 0.00 mm — 23.40 mm
• 8.00 mm — 22.51 mm
• 16.00 mm — 21.61 mm
• 24.00 mm — 20.72 mm
• 32.00 mm — 19.82 mm
• 40.00 mm — 18.93 mm
• 48.00 mm — 18.04 mm
• 56.00 mm — 17.14 mm
• 64.00 mm — 16.25 mm
• 72.00 mm — 15.35 mm
• 80.00 mm — 14.46 mm
• 88.00 mm — 13.57 mm
• 96.00 mm — 12.67 mm
• 104.00 mm — 11.78 mm
• 112.00 mm — 10.89 mm
• 120.00 mm — 9.99 mm
• 128.00 mm — 9.10 mm
• 136.00 mm — 8.20 mm
• 144.00 mm — 7.31 mm
• 152.00 mm — 6.42 mm
• 160.00 mm — 5.52 mm
• 168.00 mm — 4.63 mm
• 176.00 mm — 3.73 mm
• 184.00 mm — 2.84 mm
• 192.00 mm — 1.95 mm

Champ de mesure (exemple)

• 200.00 mm — 1.05 mm

Têtes de mesure / variantes optiques

• AF 1 : PA 41.01 (M30) : Mise au point 0.2 m - ∞
• AF 2 : PKS 21.01 (M30) : Mise au point 1.08 m
• AF 3 : PA 41.05 (M16) : Mise au point 0.12 m - ∞
• AF 4 : PZ 41.18 (M16) : Mise au point 0.033 - 0.045 m
• AF 5 : PA 41.03 (M30) : Mise au point 1.8 m (étanchéifié)

Contenu de la livraison (standard)
Thermomètre infrarouge CellaTemp PKF, tête de mesure, manuel court, 2 écrous de fixation. Le câble fibre optique est à commander séparément.

Caractéristiques techniques

• Plage de mesure : 700 - 1800 °C
• Principe de mesure : Deux-couleurs
• Capteur : Double photodiode
• Gamme spectrale : 0.95 / 1.05 µm
• Temps de réponse t90 : ≤ 10 ms (T > 800 °C)
• Incertitude de mesure : 1 % de la valeur mesurée + 3.0 K
• Répétabilité : 2 K
• Coefficient de température : 0.05 %/K
• Résolution sortie courant : 0.1 K + 0.005 % de la plage sélectionnée
• Résolution interface : 0.1 K
• Résolution affichage : 1 K
• Sortie analogique : 0(4) - 20 mA, linéaire, commutable, réglable
• Charge sortie analogique : ≤ 500 Ω
• Sorties de commutation : 2 × PNP open collector 24 V DC, 2 × 150 mA max.
• Entrée test : 10 - 34 V DC (selon IEC 61131-2)
• Interface : IO-Link V1.1.3
• Alimentation : 18 - 32 V DC
• Consommation : ≤ 50 mA à 24 V DC
• Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Indicateurs d'état : 3 × LED
• Éléments de commande : 3 boutons
• Connexion : M12 5 broches (A-codage)
• Température ambiante (tête de mesure) : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité admissible : 95 % r.H. max. (sans condensation)
• Dimensions : Ø 30 × 210 mm (sans prise)
• Boîtier : Acier inoxydable V2A (1.4305)
• Indice de protection : IP 65 (DIN 40050)
• Poids : env. 0.4 kg
• Paramètres réglables : mise à l'échelle sortie analogique, correction de rapport, transmission du verre de protection, temps d'amortissement, maintien max, paramètres des contacts de commutation, correction de température par points d'interpolation, indicateur de vitalité, paramètres de service, réinitialisation usine, verrouillage clavier, unité °C/°F, simulation température, ...
• Fonctions : signal surtempérature (temp. interne > 75 °C), simulation service, DTD (Détection de Température Discontinue), fonctions diagnostics (inversion de polarité, surcharge, mauvaise tension d'alimentation), protection contre inversion de polarité
