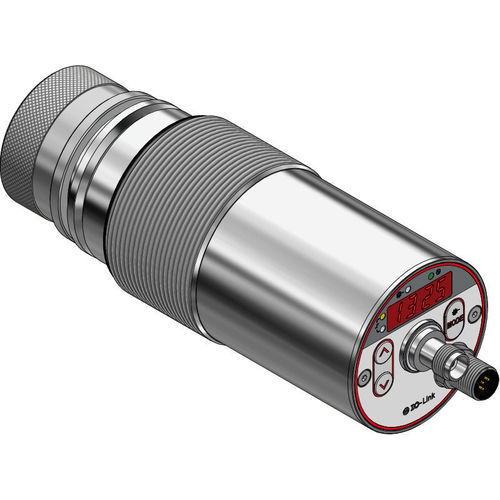

Capteur de température à infrarouge CellaCrystal PX 45

en boîtier métalliqueIO-LinkRS-485

Présentation
Le CellaCrystal PX 45 est un pyromètre optique two‑colour conçu pour la mesure de température dans des fours haute température destinés à la croissance de cristaux, jusqu’à 3200 °C. Basé sur la méthode du quotient, il offre une large plage de mesure avec une résolution homogène < 0,1 K sur l’ensemble de la plage et une grande précision métrologique grâce à un traitement de signal avancé. L’alignement se réalise précisément par visée directe, témoin laser ou caméra vidéo en option.

Points forts

• Plage de mesure : 900 – 3200 °C
• Adapté à la production de cristaux à très haute température
• Évaluation mixte du signal pour haute résolution métrologique
• Stabilité long terme renforcée par un auto‑échauffement minimal
• Optiques focalisables et interchangeables selon distance
• Champ de vision étroit pour mesure via petites ouvertures de four
• Sorties standards : 0(4)-20 mA et IO‑Link (USB/RS‑485 en option)

Données techniques (sélection)
Principe de mesure : two‑colour (méthode du quotient)
Plage : 900 - 3200 °C
Plage spectrale : 0,9 / 1,05 µm
Capteur : double photodiode
Temps de réponse t98 : ≤ 10 ms
Incertitude : 900–1500 °C : 0,35 % de la valeur + 2 K ; 1500–2400 °C : 0,5 % + 2 K ; 2400–3200 °C : 1,0 %
Répétabilité : 2 K
Résolution : < 0,1 K (globale) ; interface 0,1 K ; affichage 1 K

Variantes optiques
Objectif standard PZ 20.01 : mise au point 0,4 m – ∞
Grand‑angle PZ 20.05 : 0,2 m – ∞
Télé PZ 20.06 : 1,2 m – ∞
Télé PA 20.06 : 0,6 m – ∞
Tableaux de champ de mesure fournis (exemples disponibles).

Électrique / Interfaces
Sortie analogique : 0(4)-20 mA linéaire, commutable, scalable (R ≤ 500 Ω)
Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
Interface : IO‑Link (USB/RS‑485 via adaptateur/logiciel)
Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA

Caméra (option)
Sortie vidéo (modèles caméra) : Composite PAL, 1 Vpp, 75 Ω — permet visée et documentation du point de mesure.

Équipements / Interface opérateur

• Options de visée : visée directe (through‑the‑lens), témoin laser, caméra vidéo
• Affichage : 4 × LED 7 segments (rouge), hauteur chiffres 8 mm
• Témoins d’état : 4 × LED
• Commandes : 3 boutons poussoirs

Paramètres généraux
Connexion : M12, 5‑broches
Température ambiante : 0 – 65 °C ; stockage : -20 – +80 °C
Humidité admise : 95 % HR max. (non condensant)
Dimensions : Ø 65 mm × 220 mm (long. max. 277 mm)
Boîtier : acier inoxydable V2A (1.4305) ; IP65
Poids : ≈ 0,9 kg

Paramètres réglables (exemples)
Mise à l’échelle sortie analogique (0/4–20 mA), filtre de lissage, mode mémoire et durée, émissivité, transmittance, compensation rayonnement de fond et température ambiante, seuils et modes des contacts d’alarme, paramètres ATD, simulation courant/température, unité °C/°F, sélection canal de mesure, seuil surveillance contamination. Pour modèles caméra : TBC, balance des blancs, numéro de point de mesure.

Fonctions
Signal de surtempérature (temp. interne > 75 °C), fonction service (simulation valeur ou signal courant), ATD pour procédés discontinus.

Livraison (typique)
Pyrometer CellaTemp PX (CellaCrystal PX 45), câble de connexion VK 02/L AF 1 (5 m), câble vidéo VK 02/F (5 m) pour version caméra (si applicable), manuel d’utilisation court.

Champ de mesure (exemples)
Distance — Diamètre champ (exemples) : 0.00 mm — 7.50 mm ; 96.00 mm — 6.16 mm ; 160.00 mm — 5.26 mm ; 256.00 mm — 3.92 mm ; 320.00 mm — 3.02 mm ; 400.00 mm — 1.90 mm.

Spécifications (résumé)

• Modèle : CellaCrystal PX 45
• Plage : 900 – 3200 °C
• Principe : two‑colour / méthode du quotient
• Temps de réponse t98 : ≤ 10 ms
• Sorties : 0(4)-20 mA, IO‑Link, USB/RS‑485 (option)
• Alimentation : 24 V DC (+10 % / -20 %)
• Protection : IP65 ; boîtier acier inoxydable
