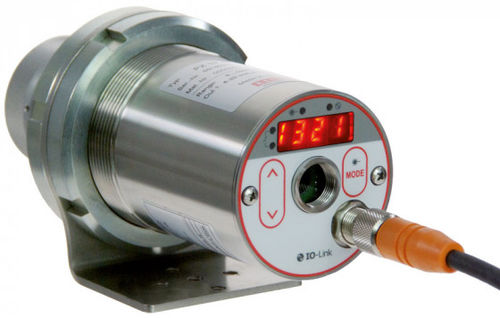

Pyromètre à LED CellaCrystal PX 64

°C°FIO-Link

Présentation produit :
Le CellaCrystal PX 64 est un pyromètre infrarouge conçu pour la mesure de température lors des procédés de dépôt chimique en phase vapeur (CVD). Sa longueur d'onde spécifique le rend également adapté au dépôt en phase vapeur assisté par plasma et aux applications de couches minces exigeantes.

Points clés :

• Plage de mesure : 500 à 1 400 °C
• Conçu pour la mesure en CVD assisté par plasma
• Principe de mesure continu à deux couleurs
• Pas de filtres rotatifs
• Autoéchauffement minimal pour une stabilité à long terme
• Objectif réglable pour un ajustement précis de la distance de mesure (PZ 20.03)
• Interfaces standard : IO-Link et sortie analogique (0(4)–20 mA)
• Option : caméra intégrée et témoin laser

Caractéristiques techniques :

• Plage de mesure : 500 - 1400 °C
• Distance de focalisation : 0,2 - 0,4 m
• Modes de visée : visée à travers l'objectif, témoin laser, caméra vidéo (option)
• Forme du champ de mesure : circulaire
• Rapport distance/spot (D:S) : 75 : 1
• Objectif : PZ 20.03 (objectif macro)
• Principe de mesure : deux couleurs (double photodiode)
• Plage spectrale : 1,50 / 1,90 μm
• Temps de réponse t98 : ≤ 30 ms
• Incertitude de mesure : 0,75 % de la valeur lue (°C), min. 4 K
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
• Résolution interface : 0,1 K ; résolution affichage : 1 K
• Sortie analogique : 0(4) - 20 mA, linéaire, commutable, scalable ; résistance ≤ 500 Ω
• Sorties de commutation : 2 × collecteur ouvert 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC ±10 % ; consommation ≤ 175 mA (24 V DC)
• Caméra (option) : sortie vidéo composite PAL, 1 Vpp, 75 Ω
• Affichage : LED 4 chiffres rouge, hauteur chiffres 8 mm ; voyant d'état : 4 × LED ; commandes : 3 boutons
• Connexion : M12 5 broches
• Température ambiante : 0 - 65 °C ; stockage : -20 - +80 °C
• Humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP 65 (DIN 40050)
• Poids : env. 0,9 kg
• Paramètres réglables : mise à l'échelle sortie analogique, filtre de lissage, mode mémoire et durée de maintien, émissivité, transmissivité, seuils et modes d'alarme, paramètres ATD, simulation courant/température, unité °C/°F, sélection du canal de mesure (deux couleurs, monochrome 1/2), seuil de surveillance de contamination ; modèles caméra : TBC, balance des blancs, numéro de point de mesure
• Fonctions : signal de surchauffe (température interne > 75 °C), fonction service (simulation de valeur mesurée ou signal courant), ATD (détection automatique de température) pour procédés discontinus

Contenu de la livraison :

• Pyromètre CellaCrystal PX 64
• Câble de connexion VK 02/L AF 1 (5 m)
• Câble vidéo VK 02/F (5 m) pour modèles avec caméra intégrée
• Manuel succinct

Applications :

• Surveillance et contrôle de température dans CVD et dépôts assistés par plasma
• Procédés de dépôt de couches minces en production industrielle
• Recherche et développement en technologies de revêtement
