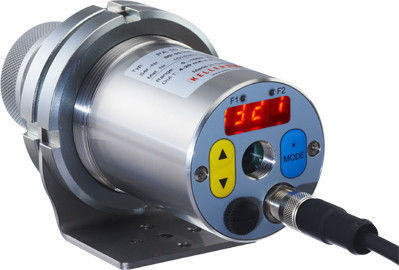

Spot infrarouge à ondes courtes CellaCrystal PA 64

Description du produit :
Le CellaCrystal PA 64 est conçu pour la mesure optique de la température lors de la croissance de cristaux par procédé CVD assisté par plasma. La méthode de mesure à deux couleurs et la plage spectrale choisie réduisent l'influence du plasma sur la mesure. Avec une résolution constante < 0,1 K sur toute la plage et une grande stabilité à long terme, l'appareil répond aux exigences de précision des procédés. L'alignement sur le point de mesure se fait par visée à travers l'objectif, témoin laser ou caméra vidéo en option.

Caractéristiques principales :

• Plage de mesure 500 - 1 400 °C
• Version pour CVD assisté par plasma (PA 485 AF 1)
• Mesure continue à deux couleurs
• Sans filtres rotatifs
• Auto-échauffement minimal pour une bonne stabilité long terme
• Optique focalisable pour un réglage précis de la distance
• Sortie analogique standard et interfaces USB / RS-485

Paramètres de mesure :

• Plage de mesure : 500 - 1400 °C
• Capteur : double photodiode
• Plage spectrale : 1,50 / 1,90 μm
• Temps de réponse (t98) : ≤ 30 ms
• Incertitude de mesure : 0,75 % de la lecture (min. 4 K)
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
• Résolution interface : 0,1 K
• Résolution affichage : 1 K

Variantes optiques :

• Objectif macro PZ 20.03 : mise au point 0,2 m - 0,4 m (ex. AF 2)
• Rapport distance exemple (AF 2) : 75 : 1

Paramètres électriques :

• Sortie analogique : 0(4) - 20 mA linéaire, commutable, scalable
• Résistance de charge : ≤ 500 Ω
• Entrée analogique : 0 - 10 V
• Sorties de commutation : 2 × Open Collector 24 V DC, ≤ 30 mA
• Entrées de commutation : 2 × jusqu'à 24 V
• Interfaces : USB, RS-485
• Alimentation : 24 V DC (+10 % / -20 %)
• Consommation : ≤ 175 mA à 24 V DC

Caméra vidéo (optionnelle) :

• Sortie vidéo : Composite PAL, 1 Vpp, 75 Ω

Équipements / Affichage / Commandes :

• Visée : visée à travers l'objectif / témoin laser / caméra vidéo (options)
• Affichage : 4 × affichage 7 segments LED rouge, hauteur des chiffres 8 mm
• Indicateurs d'état : 2 × LED
• Commandes opérateur : 3 poussoirs

Paramètres généraux :

• Connexion : connecteur à vis M12 8 broches
• Température ambiante (opération) : 0 - 65 °C
• Température de stockage : -20 - +80 °C
• Humidité admissible : 95 % HR max. (sans condensation)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP65 (DIN 40050)
• Poids : env. 0,9 kg

Paramètres réglables :

• Plage de mesure ; variable mesurée et mise à l'échelle des signaux analogiques
• Filtre de lissage ; mode mémoire et durée de maintien
• Émissivité ; transmittance ; compensation du rayonnement de fond
• Valeurs limites et mode de fonctionnement des contacts d'alarme
• Paramètres ATD (option) ; fonction de linéarisation ; affichage LED
• Simulation courant/température ; unité °C/°F
• Sélection du canal de mesure : deux-couleurs, une-couleur 1, une-couleur 2
• Seuil de surveillance d'encrassement ; caméra : TBC et balance des blancs

Fonctions :

• Signal de surtempérature : si T interne > 80 °C, sortie analogique > 20,5 mA
• Fonction service : simulation d'une valeur mesurée ou d'un signal courant
• ATD : détection automatique de température pour procédés discontinus

Contenu de livraison (typique) :

• Pyromètre CellaTemp PA
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour modèles avec caméra
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Mode d'emploi (court)

Logiciel :

• CellaView (configuration et évaluation)

Spécifications techniques :

• Modèle : CellaCrystal PA 64
• Plage de mesure : 500 – 1 400 °C
• Principe de mesure : deux-couleurs
• Plage spectrale : 1,50 / 1,90 μm
• Capteur : double photodiode
• Temps de réponse t98 : ≤ 30 ms
• Incertitude : 0,75 % de la lecture (min. 4 K)
• Répétabilité : 2 K
• Résolution affichage/interface/sortie courant : 1 K / 0,1 K / 0,2 K + 0,03 % plage
• Focale exemple : PZ 20.03 (0,2 - 0,4 m); rapport distance jusqu'à 75:1 (AF 2)
• Sortie analogique : 0(4)–20 mA ; Interfaces : USB, RS-485
• Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA
• Indice de protection : IP65 ; boîtier : acier inoxydable V2A
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm) ; Poids ≈ 0,9 kg
