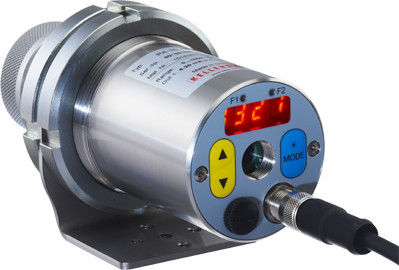

Pyromètre bichromatique CellaCrystal PA 44

monochromatiqueavec afficheur LED°C

Description :
Le CellaCrystal PA 44 est un pyromètre optique bi-chromatique (mesure par rapport) développé pour la mesure de la température lors de la croissance de cristaux. L'étalonnage est adapté à la production de cristaux. L'évaluation hybride du signal assure une résolution constante et élevée de < 0,1 K sur toute la plage de mesure et la conception du capteur garantit une très grande stabilité à long terme. L'alignement sur le point de mesure se fait par visée dans l'objectif, pointeur laser ou caméra vidéo intégrée.

Caractéristiques particulières :

• Plage de mesure 750 à 3 000 °C
• Variantes d'étalonnage optimisées pour la production de cristaux de silicium (PA 44 AF 4 / AF 5) et pour le carbure de silicium (PA 44 AF 7)
• Évaluation hybride du signal pour une haute résolution métrologique
• Grande stabilité à long terme grâce à un auto-échauffement minimal
• Optique focalisable pour un réglage précis de la distance de mesure
• Interfaces standard : sortie analogique et USB/RS-485 (IO-Link sur modèles sélectionnés)

Versions / Modèles sélectionnés :

• CellaCrystal PA 44 AF 4
• CellaCrystal PA 44 AF 5
• CellaCrystal PA 44 AF 7
• CellaCrystal PA 44 AF 9

Champ de mesure (distance vs diamètre du champ) :

• 0,00 mm | 18,00 mm
• 16,00 mm | 17,39 mm
• 32,00 mm | 16,77 mm
• 48,00 mm | 16,16 mm
• 64,00 mm | 15,55 mm
• 80,00 mm | 14,93 mm
• 96,00 mm | 14,32 mm
• 112,00 mm | 13,71 mm
• 128,00 mm | 13,09 mm
• 144,00 mm | 12,48 mm
• 160,00 mm | 11,87 mm
• 176,00 mm | 11,25 mm
• 192,00 mm | 10,64 mm
• 208,00 mm | 10,03 mm
• 224,00 mm | 9,41 mm
• 240,00 mm | 8,80 mm
• 256,00 mm | 8,19 mm
• 272,00 mm | 7,57 mm
• 288,00 mm | 6,96 mm
• 304,00 mm | 6,35 mm
• 320,00 mm | 5,73 mm
• 336,00 mm | 5,12 mm
• 352,00 mm | 4,51 mm
• 368,00 mm | 3,89 mm
• 384,00 mm | 3,28 mm
• 400,00 mm | 2,67 mm

Caractéristiques techniques :

• Plage de mesure : 750–3000 °C en sous-plages (différentes versions AF)
• Principe de mesure : pyromètre bi-chromatique (rapport)
• Capteur : double photodiode
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse t98 : ≤ 10 ms (selon sous-plage)
• Incertitude de mesure : 750–850 °C : 6 K ; 850–1 500 °C : 0,35 % de la valeur lue + 2 K ; 1 500–2 400 °C : 0,5 % + 2 K ; 2 400–3 000 °C : 1 % + 2 K
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée ; résolution interface : 0,1 K ; résolution affichage : 1 K
• Objectifs / variantes optiques : PZ 20.01 standard (0,4 m–∞), PZ 20.03 rapproché (0,2–0,4 m), PZ 20.06 téléobjectif (1,2 m–∞)
• Forme du champ de mesure : circulaire
• Rapports distance/spot (typ.) : AF 7 = 150:1 ; AF 5 = 140:1 ; AF 9 = 240:1
• Sortie analogique : 0(4)–20 mA linéaire, commutable, extensible (R ≤ 500 Ω)
• Entrée analogique : 0–10 V
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 30 mA ; Entrées de commutation : 2 × jusqu'à 24 V
• Interfaces : USB et RS-485
• Alimentation : 24 V DC +10 % / -20 % ; consommation ≤ 175 mA
• Caméra (modèles avec caméra) : sortie vidéo Composite PAL, 1 Vpp, 75 Ω ; options de visée : visée dans l'objectif, pointeur laser, caméra
• Affichage et commandes : affichage LED rouge 4 chiffres (hauteur 8 mm), 2 LED de statut, 3 touches
• Connexion : filetage M12, 8 broches
• Température ambiante (utilisation) : 0–65 °C ; stockage : -20–+80 °C
• Humidité admissible : 95 % r.H. max. (sans condensation)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm) ; Poids : env. 0,9 kg
• Boîtier : acier inoxydable V2A (1.4305) ; Degré de protection : IP 65 (DIN 40050)
• Contenu de la livraison : Pyromètre CellaCrystal PA 44, câble de connexion VK 02/A (5 m), câble vidéo VK 02/F (5 m) pour modèles avec caméra, câble USB VK 11/D (1,8 m), logiciel CellaView, manuel court
• Paramètres réglables et fonctions (exemples) : plage de mesure, mise à l'échelle analogique, filtre de lissage, mode mémoire/hold, émissivité, transmissivité, compensation du rayonnement ambiant réfléchi, limites/modes d'alarme, fonction ATD (option), linéarisation, simulation courant/température, unité °C/°F, sélection du canal de mesure (bi-chromatique / monochromatique)
• Fonctions : signal de surtempérature (temp. interne > 80 °C → sortie analogique > 20,5 mA), simulation service, ATD pour procédés discontinus
