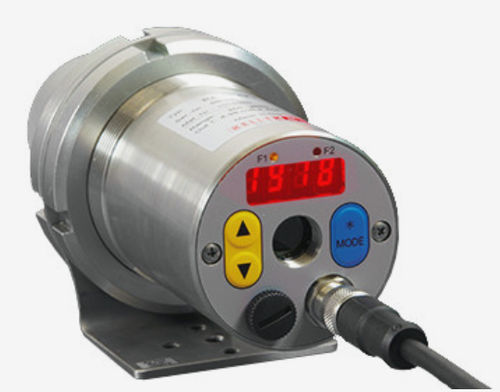

Pyromètre monochromatique CellaCombustion PA 18

avec afficheur LED°C°F

Présentation
Le CellaCombustion PA 18 est un pyromètre infrarouge destiné à la mesure de la température des gaz de combustion chauds dans les chambres de combustion d'incinérateurs, centrales électriques et usines d'incinération des déchets. Grâce à un objectif de précision réglable et à une visée par l'objectif ou une caméra vidéo optionnelle, l'appareil se calibre précisément sur le point de mesure.

Caractéristiques principales

• Plage de mesure 500 à 2 500 °C
• Objectifs réglables pour un ajustement exact de la distance de mesure
• Objectif de précision antireflet large bande
• Afficheur LED lisible à distance (4 x 7 segments, hauteur chiffres 8 mm)
• Sortie de test pour fonction diagnostique
• Interfaces standard : entrée/sortie digitale, deux sorties analogiques, USB et RS-485

Paramètres de mesure
Plage de mesure : 500 - 2500 °C
Capteur : thermopile
Gamme spectrale : bande CO (optimisée pour mesure des gaz de combustion)
Temps de réponse t98 : ≤ 100 ms
Incertitude de mesure : 0,75 % de la lecture (°C), min. 3 K
Répétabilité : 2 K
Coefficient de température : 0,04 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques
Objectifs : Objectif standard PZ 15.03, focalisation 0,8 m - ∞ (ex. rapport distance/spot 70:1 pour version AF 1)

Paramètres électriques
Sortie analogique : 0(4)-20 mA linéaire, commutable, scalable
Résistance : ≤ 500 Ω
Entrée analogique : 0 - 10 V
Sorties de commutation : 2 x Open Collector 24 V DC, ≤ 30 mA
Entrées de commutation : 2 x jusqu'à 24 V
Interfaces : USB, RS-485
Alimentation : 24 V DC (+10 % / -20 %)
Consommation : ≤ 175 mA à 24 V DC

Caméra vidéo
Sortie vidéo (modèles avec caméra intégrée) : Composite PAL, 1 Vpp, 75 Ω

Équipement
Visée : visée par l'objectif ou caméra vidéo optionnelle
Affichage : 4 x LED 7 segments rouge, hauteur chiffres 8 mm
Affichage d'état : 2 x LED
Commandes : 3 boutons-poussoirs

Paramètres généraux
Connexion : connecteur M12 8 broches
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % HR max. (sans condensation)
Dimensions : Ø 65 mm x 220 mm (max. 277 mm)
Boîtier : inox V2A (1.4305)
Indice de protection : IP65 (selon DIN 40050)
Poids : env. 0,9 kg

Paramètres réglables
Plage de mesure ; variable mesurée et mise à l'échelle des signaux analogiques ; filtre d'affinage ; mode mémoire et temps de maintien ; émissivité ; transmissivité ; compensation du rayonnement ambiant ; valeurs limites et mode des contacts d'alarme ; paramètres de la fonction ATD (option) ; fonction de linéarisation ; indication LED ; simulation de courant/température ; unité °C/°F ; pour modèles caméra : fonction TBC et balance des blancs

Fonctions
Signal de surtempérature : si la température interne dépasse 80 °C, la sortie analogique affiche > 20,5 mA
Fonction service : simulation d'une valeur mesurée ou d'un signal courant
ATD (Automatic Temperature Detection) : détection automatique de température pour procédés discontinus

Contenu de livraison

• Pyromètre CellaCombustion PA
• Câble de connexion VK 02/A (5 m)
• Câble vidéo VK 02/F (5 m) pour modèles caméra
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel d'utilisation (court)

Logiciel
CellaView (outil de configuration et lecture des données)

Spécifications techniques

• Modèle : CellaCombustion PA 18
• Plage de mesure : 500 - 2500 °C
• Capteur : thermopile
• Rapport distance/spot : 70:1 (ex.)
• Objectif : PZ 15.03 (focalisation 0,8 m - ∞)
• Principe de mesure : monocolore
• Sorties analogiques : 2 x 0(4)-20 mA
• Interfaces : USB, RS-485
• Alimentation : 24 V DC (+10 % / -20 %)
• Boîtier : inox V2A, IP65
• Dimensions : Ø 65 mm x 220 mm (max. 277 mm)
• Poids : env. 0,9 kg
