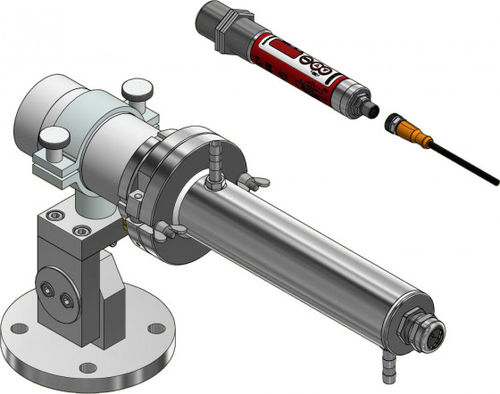

Système de mesure de température CellaTemp PK 11-K001

infrarougede piècespour filetage

Composants :

• Pyromètre CellaTemp PK 11 BF 2
• Montage PK 01-027
• Câble VK 02/L AF 1

Caractéristiques spécifiques :

• Thermomètre infrarouge compact avec affichage LED lumineux et panneau de commande
• Objectif de précision antireflet à large bande
• Sortie analogique et interface IO-Link
• Kit de montage avec purge d'air à flux optimisé pour éviter les contaminations avec une consommation d'air minimale
• Dispositif de maintien réglable de manière flexible

Données principales (résumé) :
Version : CellaTemp PK 11-K001
Plage de mesure : 0 - 1000 °C
Taille de la cible : 11 mm
Distance focale : 0,3 m
Forme du champ de mesure : circulaire
Principe de mesure : monochromatique

Paramètres de mesure :
Plage de mesure : 0 - 1000 °C
Capteur : thermopile
Plage spectrale : 8 - 14 µm
Temps de réponse t90 : ≤ 60 ms
Incertitude de mesure : 0,75 % de la lecture + 2,0 K
Réitérabilité : 1 K
Coefficient de température : 0,1 K/K (T < 250 °C) ; 0,04 %/K (T > 250 °C)
Résolution sortie courant : 0,1 K + 0,005 % de la plage de mesure sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 0,1 K < 200 °C ; 1 K ≥ 200 °C

Paramètres électriques :
Sortie analogique : 0(4) - 20 mA linéaire, commutable, échelonnable
Résistance : ≤ 500 Ω
Sortie de commutation : 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Interface : IO-Link V1.1.3
Alimentation : 18 - 32 V DC
Consommation : ≤ 50 mA à 24 V DC

Éléments :
Affichage : écran LED 4 chiffres rouge, hauteur des chiffres 8 mm
Affichage d'état : 3 x LED
Éléments de commande : 3 boutons

Paramètres généraux :
Raccordement : filetage M12 connecteur 5 broches (codage A)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % r.H. max. (sans condensation)
Dimensions : Ø 30 x 185 mm (sans prise)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP 65 selon DIN 40050
Poids : env. 0,4 kg

Paramètres réglables :
Sortie analogique 0/4 - 20 mA ; Échelonnage de la sortie analogique ; Émissivité par réglage rapide ; Transmission de la vitre de protection ; Constante de temps de filtrage ; Durée de maintien de la mémoire du maximum ; Mode de fonctionnement, source et point de commutation, temporisation de mise en marche / arrêt des contacts de commutation ; Correction de température pour influences spécifiques au process via points d'interpolation (paires X/Y) ; Indicateur de fonctionnement ; Paramètres de service ; Réinitialisation aux valeurs d'usine ; Verrouillage des touches ; Affichage de la température ou "run" ; Unité de température °C/°F ; Simulation de température

Fonctions :
Signal de surtempérature : affichage de signal à une température interne > 75 °C
Fonction de service : simulation d'une valeur mesurée
Fonction de diagnostic : signale inversion de polarité, surcharge et alimentation incorrecte
Protection contre l'inversion de polarité : pour alimentation, sortie analogique et sorties de commutation

Contenu de la livraison :
Thermomètre infrarouge CellaTemp PK
Manuel (court)
2 écrous de fixation

Logiciel :
SW 50

Champ de mesure (exemples) :
Distance de mesure / Diamètre du champ de mesure (exemples) :
0.00 mm / 16.50 mm
36.00 mm / 17.16 mm
72.00 mm / 17.82 mm
108.00 mm / 18.48 mm
144.00 mm / 19.14 mm
180.00 mm / 19.80 mm
900.00 mm / 33.00 mm

Spécifications techniques :

• Modèle : PK 11-K001
• Plage de mesure : 0 - 1000 °C
• Taille de cible (nominale) : 11 mm
• Distance focale : 0,3 m
• Plage spectrale : 8 - 14 µm
• Temps de réponse (t90) : ≤ 60 ms
• Incertitude de mesure : 0,75 % de la lecture + 2,0 K
• Sortie analogique : 0(4)-20 mA (linéaire, échelonnable)
• Interface : IO-Link V1.1.3
• Alimentation : 18 - 32 V DC
• Indice de protection : IP65
• Boîtier : acier inoxydable V2A (1.4305)
• Dimensions : Ø 30 x 185 mm
• Poids : env. 0,4 kg
