Système de mesure de température CellaTemp PKF 36-K001

infrarougeà fibre optiquepour câble

Description de l'article

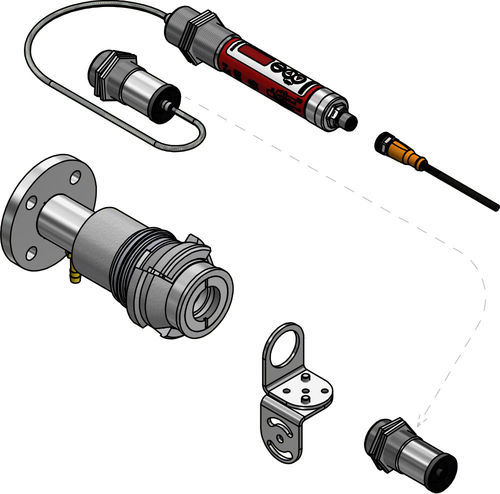

• Système de mesure complet composé du pyromètre CellaTemp PKF 36 BF 1, montage PA 21-001, ensemble de support PS 11/U et câble VK 02/L AF 1

Caractéristiques particulières

• Pyromètre infrarouge avec câble fibre optique et tête de mesure optique
• Tête de mesure utilisable sans refroidissement jusqu'à 250 °C en température ambiante
• Sortie analogique et interface IO-Link pour intégration industrielle
• Ensemble de montage avec purge d'air optimisée pour minimiser les contaminations et la consommation d'air
• Verrouillage à baïonnette pour démontage rapide

Tableau récapitulatif (de base)
Version : CellaTemp PKF 36-K001
Plage de mesure : 550 - 2500 °C
Distance focale : 0,2 m - ∞
Forme du champ de mesure : circulaire
Rapport distance:taille (D:S) : 190 : 1
Principe de mesure : monochromatique
Option de visée : diode laser


Données techniques — Paramètres de mesure
Plage de mesure : 550 - 2500 °C
Capteur : photodiode
Plage spectrale : 0,78 - 1,06 µm
Temps de réponse t90 : ≤ 2 ms (T > 900 °C)
Incertitude de mesure : 0,3 % de la lecture + 2,5 K
Répétabilité : 2 K
Coefficient de température : 0,07 %/K
Résolution sortie courant : 0,1 K + 0,005 % de l'étendue sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K


Variantes optiques

• Tête de mesure AF 1 : PA 41.01 (M30) focalisation 0,2 m - ∞
• Tête de mesure AF 2 : PKS 21.01 (M30) focalisation 1,08 m
• Tête de mesure AF 3 : PA 41.05 (M16) focalisation 0,12 m - ∞
• Tête de mesure AF 4 : PZ 41.18 (M16) focalisation 0,033 - 0,045 m

Paramètres électriques
Sortie analogique : 0(4) - 20 mA linéaire, commutable, scalable
Résistance : ≤ 500 Ω
Sorties de commutation : 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrée test : 10 - 34 V DC (selon IEC 61131-2)
Interface : IO-Link V1.1.3
Alimentation : 18 - 32 V DC
Consommation : ≤ 50 mA à 24 V DC


Fonctionnalités
Affichage : afficheur LED 4 chiffres rouge, hauteur chiffres 8 mm
Indication d'état : 3 x LED
Éléments de commande : 3 boutons


Paramètres généraux
Connexion : filetage M12 5 broches (codage A)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % r.H. max. (sans condensation)
Dimensions : Ø 30 x 210 mm (sans connecteur)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP65 (DIN 40050)
Poids : env. 0,4 kg


Paramètres réglables

• Sortie analogique 0/4 - 20 mA ; mise à l'échelle de la sortie
• Ajustement de l'émissivité ; compensation de transmission pour vitre de protection
• Constante de temps de filtrage ; temps de maintien de la valeur maximale ; mode de fonctionnement et source
• Point de commutation, délai marche/arrêt des contacts
• Correction de température par points d'interpolation (paires X/Y) ; paramètres service et simulation
• Réinitialisation usine ; verrouillage clavier ; options d'affichage (température ou "run") ; °C/°F

Fonctions de diagnostic et maintenance
Signal de surchauffe (température interne > 75 °C)
Fonction test via bouton ou entrée test
Fonction service : simulation d'une valeur mesurée
Diagnostic : inversement de polarité, surcharge et tension d'alimentation incorrecte
Protection contre l'inversion de polarité (M12 5 broches codage A)


Contenu de la livraison

• Pyromètre infrarouge CellaTemp PKF
• Tête de mesure
• Manuel condensé
• 2 écrous de fixation
• *Le câble fibre optique est à commander séparément

Logiciel
Logiciel : SW 50


Champ de mesure (exemples)
Valeurs sélectionnées du diamètre du champ de mesure :
Distance 0,00 mm → Diamètre du champ 23,40 mm
Distance 8,00 mm → Diamètre du champ 22,51 mm
Distance 16,00 mm → Diamètre du champ 21,61 mm
Distance 200,00 mm → Diamètre du champ 1,05 mm


Caractéristiques / spécifications techniques

• Famille de modèles : PKF (CellaTemp)
• Modèle : CellaTemp PKF 36-K001
• Plage de mesure : 550 – 2500 °C
• Plage spectrale : 0,78 – 1,06 µm
• Rapport distance:taille (D:S) : 190 : 1
• Distance focale : à partir de 0,2 m jusqu'à l'infini (selon tête de mesure)
• Temps de réponse t90 : ≤ 2 ms (T > 900 °C)
• Interface : IO-Link V1.1.3 et analogique 0(4)-20 mA
• Alimentation : 18 – 32 V DC, courant ≤ 50 mA à 24 V DC
• Boîtier : acier inoxydable V2A (Ø 30 x 210 mm)
• Indice de protection : IP65
• Poids : env. 0,4 kg
