Système de mesure de température CellaTemp PX 40-K001

à laseroptiquepar caméra

Aperçu du produit
Système de mesure basé sur un pyromètre bichromatique pour la mesure sans contact des températures dans les process industriels. Modèle : CellaTemp PX 40-K001. Plages de mesure disponibles en segments couvrant 500–3000 °C.

Composition du produit

• Pyromètre CellaTemp PX 40 AF 3

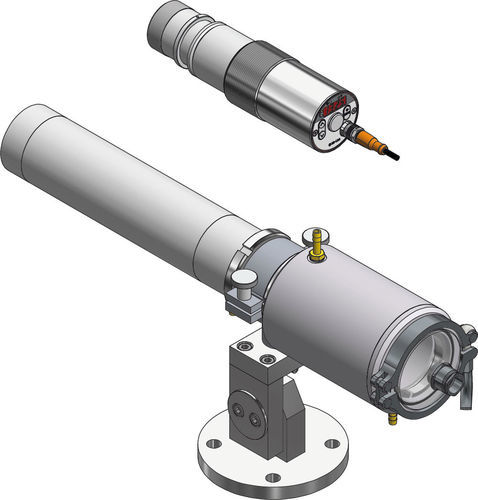

• Montage PA 83-010 (comprend raccord de refroidissement et purge d'air)

Caractéristiques principales

• Pyromètre bichromatique avec optique focalisable dans un boîtier en acier inoxydable
• Objectif de précision antireflet à large bande
• 1 sortie analogique, 2 sorties de commutation, interface IO-Link
• Visée : pointeur laser ; caméra et sortie vidéo en option (selon version)
• Fixation de montage avec refroidissement et purge d'air ; dispositif de maintien réglable pour usage industriel

Paramètres de mesure (résumé)
Plage de mesure : 500–3000 °C en segments sélectionnables (ex. 500–1400, 650–1700, 750–2400, 850–3000 °C).
Capteur : double photodiode (bichromatique) avec canaux monocouleur disponibles.
Plage spectrale : 0,95 / 1,05 µm.
Temps de réponse t98 : valeurs d'exemple selon plage et température (jusqu'à ≤ 10 ms sur segments haute température).
Incertitude de mesure : 1 % de la lecture.
Répétabilité : 2 K. Coefficient en température : 0,05 %/K.
Résolutions : sortie courant 0,2 K + 0,03 % de la plage sélectionnée ; interface 0,1 K ; affichage 1 K.

Variantes optiques
Objectifs / lentilles types (exemples) :

• F50 PZ 20.08 : 500–1400 °C, focalisation 0,3 m – ∞
• PZ 20.01 standard : 650–1700 / 750–2400 / 850–3000 °C, 0,4 m – ∞
• PZ 20.03 macro rapproché : 0,2 m – 0,4 m
• PZ 20.05 grand-angle : 0,2 m – ∞
• PZ 20.06 téléobjectif I : 1,2 m – ∞ ; PA 20.06 téléobjectif II : 0,6 m – ∞
• PA 40.01 macro (850–3000 °C) : 0,086 m – 0,115 m

Paramètres électriques

• Sortie analogique : 0(4)–20 mA, linéaire, commutable, scalable ; résistance ≤ 500 Ω
• Sorties de commutation : 2 × open collector 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC (+10 % / -20 %) ; consommation ≤ 175 mA (24 V DC)

Caméra / Visée / Affichage / Commandes

• Sortie vidéo (modèles caméra) : Composite PAL, 1 Vpp, 75 Ω
• Visée : visée à travers l'objectif, pointeur laser ; caméra en option
• Affichage : afficheur LED rouge 4 chiffres (8 mm)
• Indication d'état : 4 × LED ; Commandes : 3 boutons

Paramètres généraux

• Connexion : M12 5 broches
• Température ambiante : 0 – 65 °C ; Stockage : -20 – +80 °C
• Humidité admissible : ≤ 95 % HR (sans condensation)
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Boîtier : acier inox V2A (1.4305) ; Classe de protection : IP65
• Poids : env. 0,9 kg

Paramètres réglables (sélection)

• Mise à l'échelle de la sortie analogique et réglage 0/4–20 mA
• Filtre de lissage, mode mémoire, temps de maintien
• Émissivité et transmissivité
• Limites et mode de fonctionnement des contacts d'alarme
• Paramètres ATD (détection automatique de température)
• Simulation courant/température ; unité °C / °F
• Canaux de mesure : bichromatique, monocouleur 1, monocouleur 2
• Seuil de surveillance de contamination
• Modèles caméra : fonction TBC, balance des blancs, numéro de point de mesure

Fonctions & contenu de livraison (résumé)

• Signal de surtempérature (affichage si température interne > 75 °C)
• Fonction service : simulation de valeur mesurée ou de signal courant
• Fonction ATD pour procédés discontinus
• Contenu de livraison : Pyromètre CellaTemp PX, câble de connexion VK 02/L AF 1 (5 m), câble vidéo VK 02/F (5 m) pour modèles avec caméra, manuel succinct

Champ de mesure (exemples)
Version : CellaTemp PX 40-K001.
Plage d'exemple indiquée : 650–1700 °C (selon segment sélectionné).
Distance focale exemple : 1,2 m – ∞ avec téléobjectif PZ 20.06.
Rapport distance:diamètre (D:S) : 120 : 1. Forme du champ : circulaire. Objectif type : PZ 20.06.

Spécifications techniques

• Modèle / Version : CellaTemp PX 40-K001
• Plage de mesure (segments) : 500–3000 °C (selon segment)
• Principe de mesure : Bichromatique (avec canaux monocouleur)
• Plage spectrale : 0,95 / 1,05 µm
• Rapport distance : 120 : 1
• Objectif type : téléobjectif PZ 20.06 (1,2 m – ∞)
• Temps de réponse : ≤ 10 ms (selon plage/température)
• Incertitude de mesure : 1 % de la lecture
• Sortie analogique : 0(4)–20 mA ; Sorties commutation : 2 × open collector 24 V DC
• Interface : IO-Link ; Alimentation : 24 V DC
• Indice de protection : IP65 ; Boîtier : acier inox V2A
• Dimensions / Poids : Ø 65 mm × 220 mm (max. 277 mm) / env. 0,9 kg
