Système de mesure de pression CellaTemp PA 40-K016

de températurede débità laser

Description de l'article

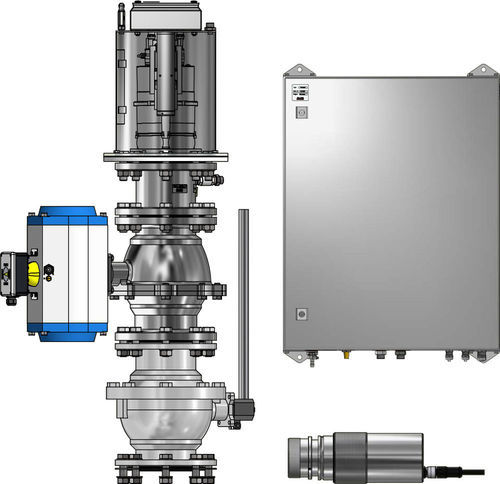

• Système de mesure composé de : Pyromètre CellaTemp PA 40 AF 1 ; Montage SK 803.

Caractéristiques particulières

• Pyromètre à deux couleurs avec optique focalisable dans un boîtier en acier inoxydable
• Objectif de précision large bande anti-reflets
• 2 sorties analogiques, 2 sorties de commutation, interface USB et RS 485
• Aide à la visée : visée à travers l'objectif
• Montage avec raccord de refroidissement et purge d'air pour usage industriel
• Vanne à boisseau pneumatique et mécanique
• Armoire électrique avec système de commande pour la vanne pneumatique
• Détecteur de débit et régulateur de pression ainsi que raccord pour air et alimentation

Paramètres de mesure
Plage de mesure : 500 - 3000 °C en plusieurs segments
Capteur : double photodiode
Plage spectrale : 0,95 / 1,05 µm
Temps de réponse t98 : valeurs multiples selon segment de mesure (exemples) : 500 - 1400 °C : ≤ 10 ms (T > 650 °C) ; 650 - 1700 °C : ≤ 20 ms (T > 650 °C) / ≤ 10 ms (T > 750 °C) ; 750 - 2400 °C : ≤ 10 ms (T > 950 °C) ; 850 - 3000 °C : ≤ 10 ms (T > 1050 °C)
Incertitude de mesure : 1 % de la lecture [°C]
Répétabilité : 2 K
Coefficient de température : 0,05 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques
Objectifs et focaux (exemples) : 500 - 1400 °C : Objectif F50 PZ 20.08 mise au point 0,3 m - ∞ ; 650 - 1700 °C, 750 - 2400 °C et 850 - 3000 °C : Objectif standard PZ 20.01 mise au point 0,4 m - ∞ ; Objectif macro PZ 20.03 mise au point 0,2 m - 0,4 m ; Grand-angle PZ 20.05 mise au point 0,2 m - ∞ ; Téléobjectif I PZ 20.06 mise au point 1,2 m - ∞ ; Téléobjectif II PA 20.06 mise au point 0,6 m - ∞ ; supplémentaire pour 850 - 3000 °C : Macro PA 40.01 mise au point 0,086 m - 0,115 m

Données optiques / géométriques
Distance de mise au point : 0,4 m - ∞ (objectif standard PZ 20.01)
Rapport distance : 80 : 1
Forme du champ de mesure : circulaire
Objectif : PZ 20.01
Principe de mesure : deux couleurs
Option de visée : visée à travers l'objectif

Paramètres électriques
Sortie analogique : 0(4) - 20 mA linéaire, commutable, extensible
Résistance : ≤ 500 Ω
Entrée analogique : 0 - 10 V
Sortie de commutation : 2 x Open Collector 24 V DC, ≤ 30 mA
Entrée de commutation : 2 x jusqu'à 24 V
Interfaces : USB et RS 485
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 175 mA pour 24 V DC
Connexion : filetage M12, connecteur 8 broches

Caméra / Visée / Affichage
Sortie vidéo (pour modèle avec caméra) : Composite PAL, 1 Vpp, 75 Ω
Options de visée : visée à travers l'objectif, pointeur laser, caméra (selon modèle)
Affichage : afficheur LED rouge 4 chiffres, hauteur des chiffres 8 mm
Indicateur d'état : 2 x LED
Éléments de commande : 3 boutons

Fonctions
Signal de surtempérature : si la température interne dépasse 80 °C la sortie analogique affiche une valeur > 20,5 mA
Fonction service : simulation d'une valeur mesurée ou d'un signal de courant
Fonction ATD : détection automatique de la température pour processus discontinus
Autres fonctions : linéarisation, seuil de surveillance d'encrassement, simulation courant/température, canaux de mesure sélectionnables (deux couleurs, monocouleur 1, monocouleur 2), unité °C/°F

Paramètres généraux
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % HR max. (sans condensation)
Dimensions : Ø 65 mm x 220 mm (max. 277 mm)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP 65 selon DIN 40050
Poids : env. 0,9 kg

Paramètres réglables (sélection)
Plage de mesure ; variable mesurée et échelle des E/S analogiques ; filtre de lissage ; mode mémoire ; temps de maintien mémoire ; émissivité ; transmissivité ; compensation du rayonnement ambiant réfléchi ; limites et mode de contacts d'alarme ; paramètres ATD (option) ; linéarisation ; indicateur LED ; simulation courant/température ; fonction TBC et balance des blancs pour modèles avec caméra

Contenu de la livraison
Pyromètre CellaTemp PA ; Câble de connexion VK 02/A (5 m) ; Câble vidéo VK 02/F (5 m) pour modèles avec caméra intégrée ; Câble USB VK 11/D (1,8 m) ; Logiciel CellaView ; Mode d'emploi court

Logiciel
CellaView

Caractéristiques techniques

• Modèle / Version : CellaTemp PA 40-K016
• Plage de mesure (segments principaux) : 500 - 3000 °C (segments sélectionnables)
• Principe de mesure : Deux couleurs (quotient) avec option canaux monocouleur
• Plage spectrale : 0,95 / 1,05 µm
• Rapport distance : 80:1 ; forme du champ : circulaire ; ex. diamètre du champ à 400 mm : 5,00 mm
• Temps de réponse typiques : jusqu'à ≤ 10 ms selon plage et température
• Précision : 1 % de la lecture ; répétabilité 2 K
• Sorties / Interfaces : 2 sorties analogiques, 2 sorties de commutation, USB, RS 485
• Alimentation : 24 V DC (+10 % / -20 %), courant ≤ 175 mA
• Boîtier / Protection : acier inoxydable V2A (1.4305), IP65
• Température d'exploitation : 0 - 65 °C ; stockage : -20 - +80 °C
• Dimensions / Poids : Ø 65 mm x 220 mm (max. 277 mm) / env. 0,9 kg
• Inclus : CellaTemp PA, câbles (connexion, vidéo, USB), logiciel CellaView, manuel
