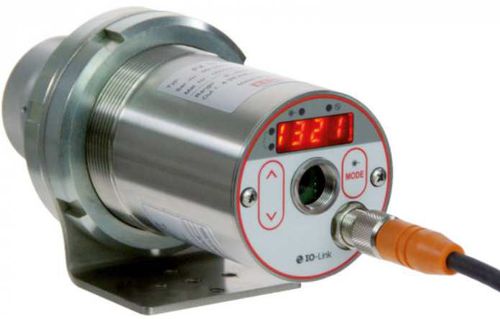

Pyromètre proche infrarouge CellaCombustion PX 47

avec afficheur LED°CIO-Link

Description du produit :
Le CellaCombustion PX 47 est un pyromètre bi-chromatique destiné à la mesure sans contact de la température de flamme chargée en suie dans les centrales thermiques au charbon et les fours d'incinération. Grâce à la détection sur deux longueurs d'onde dans le proche infrarouge (0,8 / 1,05 µm) et à un algorithme de correction spécifique, l'appareil compense les effets liés aux propriétés spectrales des particules de suie et à la densité optique de la flamme pour fournir une donnée de température exploitable pour le contrôle de combustion et la réduction des émissions.

Applications :

• Contrôle de la combustion dans centrales et incinérateurs
• Contrôle de l'extinction et prévention des encrassements
• Surveillance de processus en four haute température

Caractéristiques principales :

• Plage de mesure 700–1700 °C
• Interface IO-Link pour paramétrage et diagnostic
• Optiques focalisables pour ajustement précis de la distance de mesure
• Objectif de précision antireflet large bande
• Afficheur LED 4 chiffres lisible à distance
• Sortie courant de test pour diagnostic
• 1 sortie analogique (0/4–20 mA) et 2 sorties de commutation
• Source librement configurable

Propriétés / Options (exemples) :
Plage de mesure : 700 - 1700 °C
Distance de mise au point : 0,4 m - ∞
Options de visée : visée par objectif, caméra vidéo, témoin laser
Exemple de version : PX 47 AF 1
Rapport distance (ex. AF 1) : 80 : 1
Objectif (ex. AF 1) : PZ 20.01
Principe de mesure : bi-chromatique


Champ de mesure (exemples à des distances focales sélectionnées) :
Distance de mesure — Diamètre du champ mesuré
0.00 mm — 18.50 mm
16.00 mm — 17.96 mm
32.00 mm — 17.42 mm
48.00 mm — 16.88 mm
64.00 mm — 16.34 mm
80.00 mm — 15.80 mm
96.00 mm — 15.26 mm
112.00 mm — 14.72 mm
128.00 mm — 14.18 mm
144.00 mm — 13.64 mm
160.00 mm — 13.10 mm
176.00 mm — 12.56 mm
192.00 mm — 12.02 mm
208.00 mm — 11.48 mm
224.00 mm — 10.94 mm
240.00 mm — 10.40 mm
256.00 mm — 9.86 mm
272.00 mm — 9.32 mm
288.00 mm — 8.78 mm
304.00 mm — 8.24 mm
320.00 mm — 7.70 mm
336.00 mm — 7.16 mm
352.00 mm — 6.62 mm
368.00 mm — 6.08 mm
384.00 mm — 5.54 mm


Spécifications techniques (extrait) :

• Plage de mesure : 700 - 1700 °C
• Capteur : double photodiode
• Plage spectrale : 0,8 / 1,05 µm
• Temps de réponse t98 : ≤ 20 ms (T > 650 °C), ≤ 10 ms (T > 750 °C)
• Incertitude de mesure : 1 % de la valeur [°C]
• Répétabilité : 2 K
• Sortie analogique : 0(4)–20 mA linéaire, commutable, scalable
• Sorties de commutation : 2 × Open Collector 24 V DC, ≤ 150 mA
• Interface : IO-Link
• Alimentation : 24 V DC (+10 % / -20 %)
• Connexion : M12 5 broches
• Boîtier : acier inoxydable V2A (1.4305)
• Indice de protection : IP65
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
• Poids : env. 0,9 kg
• Paramètres réglables : émissivité, transmissivité, mise à l'échelle analogique, filtre de lissage, ATD, seuils d'alarme, sélection du canal de mesure, seuil de contamination, facteur suie

Livraison & logiciel :
Exemple de contenu : Pyromètre CellaTemp PX, câble de connexion VK 02/L AF 1 (5 m), câble vidéo VK 02/F (5 m) pour modèles avec caméra, notice courte
Logiciel : SW 50 (configuration IO-Link)
