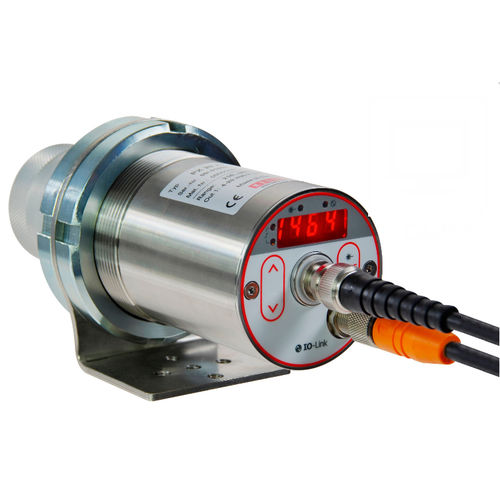

Pyromètre monochromatique CellaCombustion PX 17

avec afficheur LED°C°F

Description
Le CellaCombustion PX 17 effectue la mesure à une longueur d'onde spécifique sensible au CO2, où les gaz chauds carbonés présentent une forte densité optique et de bonnes propriétés radiatives. Il est conçu pour la mesure de la température des fumées dans des chaudières à gaz, des petites installations de combustion et des process industriels similaires.

Caractéristiques principales

• Gamme de mesure : 400 à 2 000 °C
• Interface IO-Link pour configuration et communication
• Optiques focalisables pour un réglage précis de la distance de mesure
• Optique de précision antireflet large bande (objectif standard PZ 15.03)
• Afficheur LED 4 chiffres lisible à distance
• Sortie de courant de test pour diagnostic
• 1 sortie analogique (0/4–20 mA) et 2 sorties de commutation (Open Collector)
• Source (émissivité/transmittance) librement configurable

Données techniques — Paramètres de mesure
Gamme de mesure : 400 - 2000 °C
Capteur : Thermopile (monochromatique)
Plage spectrale : bande CO2
Temps de réponse t98 : ≤ 100 ms
Erreur de mesure : 0,75 % de la lecture + 1 K
Ré répétabilité : 2 K
Coefficient de température : 0,04 %/K
Résolution sortie courant : 0,2 K + 0,03 % de la plage sélectionnée
Résolution interface : 0,1 K
Résolution affichage : 1 K

Variantes optiques
Objectif standard : PZ 15.03 — focalisation 0,8 m - ∞, rapport distance 75 : 1

Paramètres électriques
Sortie analogique : 0(4) - 20 mA linéaire, commutable, scalable
Résistance de charge : ≤ 500 Ω
Sorties de commutation : 2 × Open Collector 24 V DC, ≤ 150 mA
Interface : IO-Link
Alimentation : 24 V DC +10 % / -20 %
Consommation : ≤ 175 mA (24 V DC)

Caméra
Sortie vidéo (modèles avec caméra) : Composite PAL, 1 Vpp, 75 Ω

Équipements
Options de visée : visée par l'objectif / laser pilote / caméra (selon modèle)
Affichage : LED 4 chiffres rouge, hauteur des chiffres 8 mm
Indicateurs d'état : 4 × LED
Commandes : 3 boutons

Paramètres généraux
Connexion : M12 5 broches (fileté)
Température ambiante : 0 - 65 °C
Température de stockage : -20 - +80 °C
Humidité admissible : 95 % H.R. max. (sans condensation)
Dimensions : Ø 65 mm × 220 mm (max. 277 mm)
Boîtier : acier inoxydable V2A (1.4305)
Indice de protection : IP 65 (DIN 40050)
Poids : env. 0,9 kg

Paramètres réglables
Mise à l'échelle de la sortie analogique (0/4–20 mA) ; filtre de lissage ; mode mémoire et temps de maintien ; emissivité ; transmissivité ; seuils et mode de fonctionnement des contacts d'alarme ; paramètres de la fonction ATD ; simulation courant/température ; unité de température °C/°F. Modèles caméra : TBC, balance des blancs, nombre de points de mesure.

Fonctions
Signal de surtempérature (température interne > 75 °C) ; fonction service (simulation d'une valeur mesurée ou d'un signal courant) ; ATD (Automatic Temperature Detection) pour procédés discontinus.

Contenu de la livraison
Pyromètre CellaTemp PX ; Câble de connexion VK 02/L AF 1 (5 m) ; Câble vidéo VK 02/F (5 m) pour modèles caméra ; Notice courte.

Champ de mesure (exemples)
Distance de mesure / Diamètre du champ de mesure (exemples) :
0.00 mm → 24.00 mm
32.00 mm → 23.47 mm
64.00 mm → 22.93 mm
96.00 mm → 22.40 mm
128.00 mm → 21.87 mm
160.00 mm → 21.33 mm
192.00 mm → 20.80 mm
224.00 mm → 20.27 mm
256.00 mm → 19.73 mm
288.00 mm → 19.20 mm
320.00 mm → 18.67 mm
352.00 mm → 18.13 mm
384.00 mm → 17.60 mm
416.00 mm → 17.07 mm
448.00 mm → 16.53 mm
480.00 mm → 16.00 mm
512.00 mm → 15.47 mm
544.00 mm → 14.93 mm
576.00 mm → 14.40 mm
608.00 mm → 13.87 mm
640.00 mm → 13.33 mm
672.00 mm → 12.80 mm
704.00 mm → 12.27 mm
736.00 mm → 11.73 mm
768.00 mm → 11.20 mm
800.00 mm → 10.67 mm

Caractéristiques / spécifications techniques

• Modèle : CellaCombustion PX 17
• Gamme de mesure : 400 – 2 000 °C
• Optique (standard) : PZ 15.03, focale 0,8 m – ∞, rapport distance 75 : 1
• Capteur / principe : Thermopile / monochromatique
• Interface : IO-Link (configurable)
• Sorties : 0(4) – 20 mA ; 2 sorties de commutation (Open Collector 24 V DC)
• Temps de réponse : ≤ 100 ms
• Incertitude : 0,75 % de la lecture + 1 K ; répétabilité 2 K
• Affichage : LED 4 chiffres rouge ; indicateurs 4 × LED ; 3 boutons de commande
• Alimentation : 24 V DC (+10 % / -20 %)
• Indice de protection : IP 65 ; Boîtier : acier inoxydable V2A
• Dimensions : Ø 65 mm × 220 mm (max. 277 mm) ; Poids : env. 0,9 kg
• Vidéo (modèle avec caméra) : Composite PAL
