Pyromètre bichromatique CellaCast PT 180

à LED°C°F

Présentation

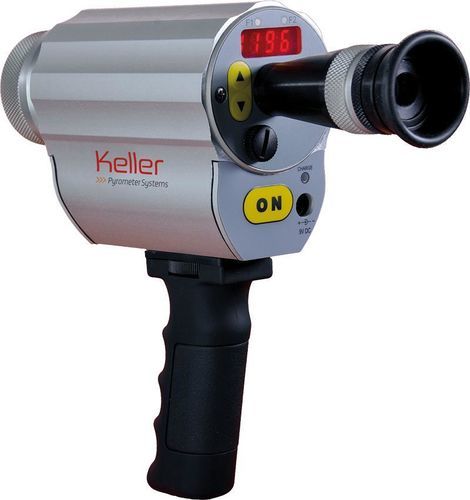

Le pyromètre portable CellaCast PT 180 est conçu pour la mesure sans contact de la température des métaux liquides et pour la surveillance continue de la température de la coulée dans les goulottes de hauts fourneaux, fours cubilots et machines de coulée automatique. Son optique haute résolution génère un petit champ de mesure permettant des relevés fiables jusqu'à 30 m de distance.

Caractéristiques principales

• Mesure de température sans contact et sans usure du jet de coulée à distance sécurisée
• Plage de mesure 750 - 2400 °C
• Filtrage du rayonnement infrarouge correct provenant d'une fonte sans laitier ni oxydes (fonction CSD)
• Fonction ATD pour acquisition automatique des valeurs mesurées sur procédés discontinu
• Mesure bichromatique pour une exploitation fiable en présence de poussières et de vapeurs
• Visée par objectif sans parallaxe avec compensation dioptrique
• Indicateur type feu tricolore dans la visée pour repérer la distance de mesure optimale

Versions / Propriétés

• Versions : CellaCast PT 180 AF 4 ; CellaCast PT 180 AF 6
• Plage de mesure : 750 - 2400 °C
• Distance de focalisation (AF 4) : 0,4 m - ∞
• Distance de focalisation (AF 6) : 1,2 m - ∞
• Option de visée : Visée par objectif
• Principe de mesure : Bichromatique
• Forme du champ de mesure : Circulaire
• Rapport distance/dia. AF 4 : 150 : 1
• Rapport distance/dia. AF 6 : 240 : 1
• Objectif AF 4 : PZ 20.01
• Objectif AF 6 : PZ 20.06

Tableau du champ de mesure

• 0.00 mm | 18.00 mm
• 16.00 mm | 17.39 mm
• 32.00 mm | 16.77 mm
• 48.00 mm | 16.16 mm
• 64.00 mm | 15.55 mm
• 80.00 mm | 14.93 mm
• 96.00 mm | 14.32 mm
• 112.00 mm | 13.71 mm
• 128.00 mm | 13.09 mm
• 144.00 mm | 12.48 mm
• 160.00 mm | 11.87 mm
• 176.00 mm | 11.25 mm
• 192.00 mm | 10.64 mm
• 208.00 mm | 10.03 mm
• 224.00 mm | 9.41 mm
• 240.00 mm | 8.80 mm
• 256.00 mm | 8.19 mm
• 272.00 mm | 7.57 mm
• 288.00 mm | 6.96 mm
• 304.00 mm | 6.35 mm
• 320.00 mm | 5.73 mm
• 336.00 mm | 5.12 mm
• 352.00 mm | 4.51 mm
• 368.00 mm | 3.89 mm
• 384.00 mm | 3.28 mm
• 400.00 mm | 2.67 mm

Caractéristiques techniques

• Plage de mesure : 750 - 2400 °C
• Capteur : Double photodiode
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse t98 : ≤ 10 ms (T > 950 °C)
• Incertitude de mesure : 1 % de la lecture [°C]
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution interface : 0,1 K
• Résolution affichage : 1 K
• Variantes optiques / Objectifs : Objectif standard PZ 20.01 (0,4 m - ∞) ; Objectif télé PZ 20.06 (1,2 m - ∞)
• Interface : USB
• Alimentation : Pack batterie rechargeable ; Autonomie env. 15 h (usage continu à Ta = 23 °C)
• Affichage : LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Affichages d'état : 2 × LED externes, 3 × LED internes
• Éléments de commande : 3 boutons
• Température de fonctionnement : 0 - 50 °C
• Température de stockage : -20 - +60 °C
• Humidité admissible : 95 % H.R. max. (sans condensation)
• Dimensions : Ø 65 mm × 197 mm (plus longueur de l'objectif)
• Boîtier : Aluminium
• Indice de protection : IP 40 (selon DIN 40050)
• Poids : env. 1,1 kg
• Paramètres réglables : Émissivité ; Tables d'émissivité ; Transmittance ; Compensation du rayonnement réfléchi ambiant ; Filtre de lissage ; Mode d'exploitation et durée de rétention mémoire ; Paramètres ATD ; Linéarisation ; Affichage LED d'état ; Unité °C/°F ; Arrêt automatique ; Canal de mesure bichromatique / monocolore ; Seuil de surveillance du signal
• Fonctions : ATD (Automatic Temperature Detection) pour détection automatique sur procédés discontinus
• Livraison : Pyrometer CellaPort PT ; étui de protection et transport ; Chargeur ; Câble USB VK 11/D (1,8 m) ; Logiciel CellaView ; Manuel succinct
