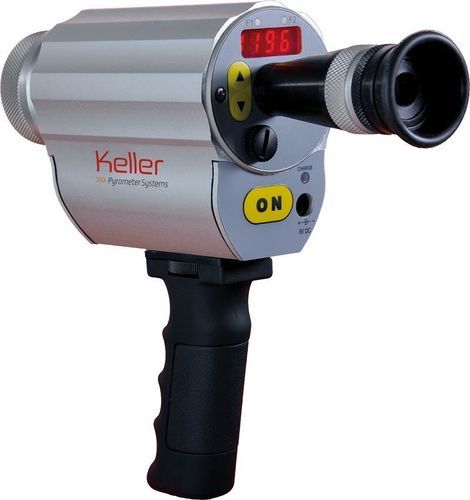

Pyromètre bichromatique CellaCast PT 183

avec afficheur LED°C°F

Description
Le CellaCast PT 180 est un pyromètre portable développé pour la mesure de la température des métaux liquides. Il permet de contrôler en continu la température du bain dans le canal de coulée d'un four ou d'une machine de coulée automatique. La conception optique à haute résolution offre un petit champ de mesure, autorisant des relevés fiables même à des distances pouvant atteindre environ 30 m.

Caractéristiques principales

• Mesure de température sans contact et sans usure du jet de coulée à distance de sécurité
• Plage de mesure : 750 - 2400 °C
• Filtrage du rayonnement infrarouge pertinent du métal sans scories ni oxydes
• Fonction ATD pour l'acquisition automatique des valeurs mesurées
• Mesure bichromatique pour des mesures non perturbées en présence de poussières et vapeurs
• Visée à travers l'objectif sans parallaxe avec compensation dioptrique
• Indicateur type feu tricolore dans la visée pour indiquer la distance de mesure optimale

Versions disponibles / propriétés de base

• Versions : CellaCast PT 180 AF 4 ; CellaCast PT 180 AF 6
• Principe de mesure : bichromatique
• Plage de mesure : 750 - 2400 °C
• Distance focale (AF 4) : 0,4 m - ∞
• Distance focale (AF 6) : 1,2 m - ∞
• Rapport distance (AF 4) : 150 : 1
• Rapport distance (AF 6) : 240 : 1
• Objectif (AF 4) : PZ 20.01
• Objectif (AF 6) : PZ 20.06
• Forme du champ de mesure : circulaire
• Option de visée : visée à travers l'objectif

Tableau du champ de mesure (Distance de mesure — Diamètre du champ)
0.00 mm — 18.00 mm
16.00 mm — 17.39 mm
32.00 mm — 16.77 mm
48.00 mm — 16.16 mm
64.00 mm — 15.55 mm
80.00 mm — 14.93 mm
96.00 mm — 14.32 mm
112.00 mm — 13.71 mm
128.00 mm — 13.09 mm
144.00 mm — 12.48 mm
160.00 mm — 11.87 mm
176.00 mm — 11.25 mm
192.00 mm — 10.64 mm
208.00 mm — 10.03 mm
224.00 mm — 9.41 mm
240.00 mm — 8.80 mm
256.00 mm — 8.19 mm
272.00 mm — 7.57 mm
288.00 mm — 6.96 mm
304.00 mm — 6.35 mm
320.00 mm — 5.73 mm
336.00 mm — 5.12 mm
352.00 mm — 4.51 mm
368.00 mm — 3.89 mm
384.00 mm — 3.28 mm
400.00 mm — 2.67 mm

Contenu de la livraison

• Pyromètre CellaPort PT
• Valise de protection et de transport
• Chargeur
• Câble USB VK 11/D (1,8 m)
• Logiciel CellaView
• Manuel (court)

Caractéristiques techniques

• Réf. article : 1056171
• Plage de mesure : 750 - 2400 °C
• Capteur : double photodiode
• Plage spectrale : 0,95 / 1,05 µm
• Temps de réponse t98 : ≤ 10 ms (T > 950 °C)
• Incertitude de mesure : 1 % de la lecture de température [°C]
• Répétabilité : 2 K
• Coefficient de température : 0,05 %/K
• Résolution (interface) : 0,1 K
• Résolution (affichage) : 1 K
• Objectifs (variantes optiques) : Objectif standard PZ 20.01 (focalisation 0,4 m - ∞); Téléobjectif PZ 20.06 (focalisation 1,2 m - ∞)
• Interface : USB
• Alimentation : pack batterie rechargeable ; Autonomie env. 15 heures (fonctionnement continu à Ta = 23 °C)
• Visée : visée à travers l'objectif (sans parallaxe, compensation dioptrique)
• Affichage : afficheur LED rouge 4 chiffres, hauteur des chiffres 8 mm
• Indicateur d'état : 2 × LED externes, 3 × LED internes
• Éléments de commande : 3 boutons
• Température ambiante (fonctionnement) : 0 - 50 °C
• Température de stockage : -20 - +60 °C
• Humidité admissible : 95 % H.r. max. (sans condensation)
• Dimensions : Ø 65 mm × 197 mm (plus longueur d'objectif)
• Boîtier : aluminium
• Indice de protection : IP 40 (selon DIN 40050)
• Poids : env. 1,1 kg
• Paramètres réglables : Émissivité ; Tables d'émissivité régions ; Transmissivité ; Compensation du rayonnement ambiant réfléchi ; Filtre de lissage ; Mode d'exploitation et durée de maintien de la mémoire ; Paramètres de la fonction ATD ; Fonction de linéarisation ; Affichage LED ; Unité de température °C/°F ; Arrêt automatique ; Canal de mesure bichromatique / monocolore ; Seuil de surveillance du signal
• Fonctions : ATD (Automatic Temperature Detection) pour la détection automatique des températures sur processus discontinus
• Logiciel : CellaView
