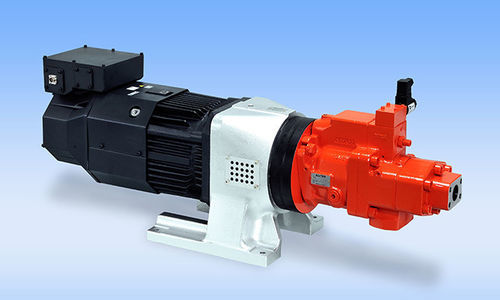

Contrôleur de pompe à piston ECO SERVO

volumétriquepour la gestion de pompesà vitesse variable

Overview
Le système de commande à vitesse variable ECO SERVO assure le contrôle de rotation et de débit des pompes à piston haute pression et grande capacité. S'appuyant sur l'expérience Kawasaki, il permet un réglage précis du débit et de la pression tout en favorisant les économies d'énergie et une réduction du bruit des actionneurs.

Features

• Conçu pour les pompes à piston KAWASAKI (séries K3VL, K7VG). Pression de crête : 35 MPa ; débit max jusqu'à 600 L/min (pompe 500 cm3 disponible).
• Adapté aux circuits hydrauliques ouverts et fermés ; pompes standard pour circuits ouverts et pompes spéciales avec clapet d'aspiration pour circuits fermés haute pression réversibles.
• Utilise une pompe à déplacement variable avec deux réglages de cylindrée pour réduire le couple demandé et la puissance moteur nécessaire.
• Compatible avec entraînements servo et onduleur.
• Associé au contrôleur dédié ECO SERVO, permet un contrôle haute précision de la position, de la pression et du débit.

Specifications

• Déplacements de pompe (cm3) : 22, 45, 80, 140, 200, 500 (500 cm3 disponible individuellement).
• Entraînement onduleur — puissance moteur (kW) : 7,5 ; 11 ; 22 ; 30 ; 30 ; 37 ; 45 ; 55 ; 75 ; 90 ; couples nominal et max disponibles selon la sélection.
• Entraînement servo — puissance moteur (kW) : 5 ; 7 ; 7 ; 11 ; 11 ; 15 ; 37 ; 45 ; 45 ; 55 ; valeurs de couple nominal et max variables selon le modèle.
• Pression pompe — fonctionnement max : 32 MPa ; pic : 35 MPa.
• Vitesse max : généralement 2 000 min-1 (circuit ouvert) / 1 800 min-1 (circuit fermé), selon configuration.
• Fluide hydraulique : fluide hydraulique ant'usure.
• Tension/fréquence d'alimentation : 200–230 V, 380–480 V, 50/60 Hz.

Notes

• *1 Pour d'autres combinaisons de cylindrée de pompe et de puissance moteur non listées, contacter Kawasaki.
• *2 La vitesse nominale du moteur est 1500 min-1 (2000 min-1 uniquement lorsque l'entraînement servo est de 5 kW ou 7 kW).
• *3 Les valeurs de couple maximum sont des valeurs d'utilisation courte ; sélectionnez les entraînements de sorte que le couple effectif par cycle soit inférieur au couple nominal.
• *4 La vitesse maximale peut être limitée selon les conditions d'utilisation et le cycle de service.
• *5 Pour un fluide hydraulique non spécifié ci-dessus, contacter Kawasaki pour assistance technique.
• *6 La cylindrée 500 cm3 est disponible en option individuelle ; consulter Kawasaki pour cette capacité.

Benefits

• Économie d'énergie via l'optimisation de la vitesse et du déplacement de la pompe.
• Meilleure maîtrise de la position, de la pression et du débit pour les applications industrielles de précision.
• Maintenance et intégration système simplifiées avec les options de contrôleur dédiées.

Applications

• Machines pour plasturgie et injection / moulage sous pression
• Machines de presse
• Installations de traitement des métaux
• Machines marines et oceanic

Technical specifications

• Famille / modèle : ECO SERVO
• Séries de pompes : KAWASAKI K3VL, K7VG
• Pression de crête : 35 MPa ; pression max de fonctionnement : 32 MPa
• Débit max : jusqu'à 600 L/min (avec pompe 500 cm3)
• Déplacements de pompe couverts : 22, 45, 80, 140, 200, 500 cm3
• Compatibilité d'entraînement : onduleur et servo ; pompe à déplacement variable avec deux réglages
• Fluide hydraulique : fluide hydraulique ant'usure
• Tension/fréquence : 200–230 V, 380–480 V, 50/60 Hz
• Vitesse max : jusqu'à 2 000 min-1 (circuit ouvert) / 1 800 min-1 (circuit fermé) selon configuration
