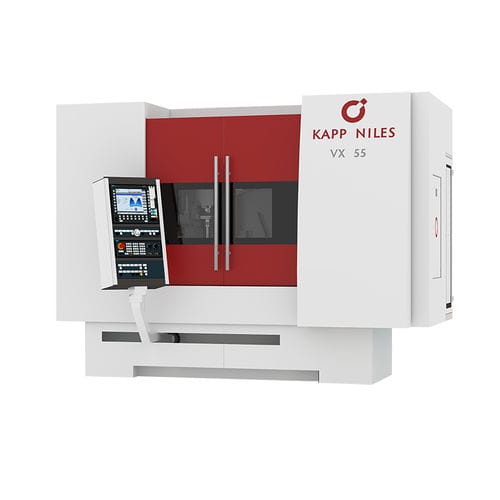

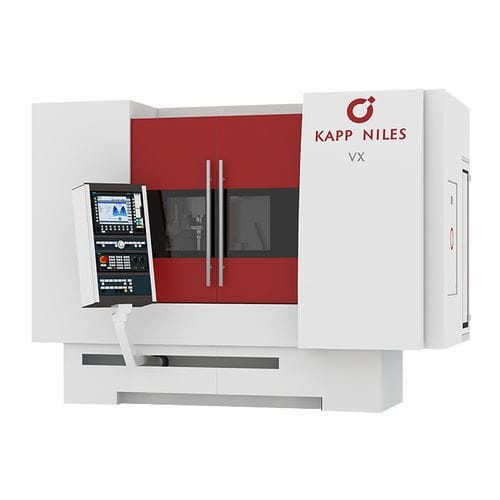

Rectifieuse pour engrenage VX series

cylindrique extérieurecylindrique intérieurepour profilés métalliques

Les rectifieuses de profils de la série VX sont parfaitement adaptées pour répondre aux exigences les plus élevées en matière de qualité finale des engrenages produits. Le processus permet d’utiliser aussi bien des outils dressables que des outils CBN non dressables. L'adaptateur de rectification pouvant être équipé de deux broches de rectification interchangeables, les passes d'usinage peuvent être réalisées en utilisant successivement des outils d'ébauche et de finition lors d'un seul serrage de la pièce. Il est également possible d'usiner plusieurs engrenages lors d'un même serrage. Les machines VX configurées pour l’utilisation d’outils dressables sont équipées d’un dispositif de dressage intégré permettant de réaliser tout type de profil de meule. Le programme de dressage et de rectification est généré automatiquement à partir des données de l’engrenage. La combinaison du système de mesure et du dispositif de dressage de profil permet également un usinage automatisé selon la stratégie dite « GMG » (rectification – mesure – rectification). Caractéristiques principales de la série VX Usinage de pièces à géométrie complexe Adaptée au prototypage et à la production en petites séries Engrenages externes, internes, droits et hélicoïdaux, ainsi que des profils spéciaux diamètre maximal de la pointe : 500 / 630 mm longueur maximale de la pièce : 1 100 / 1 650 mm plage de module : 0,5 - 16 mm course d'avance max. : 700 / 1 020 mm plage de pivotement de la tête de rectification : ±90 degrés
