Rectifieuse cylindrique extérieure KNG 5P expert

cylindrique intérieurepour engrenageavec table rotative

Présentation

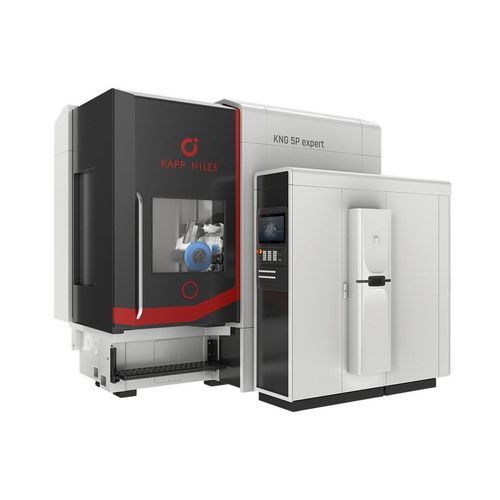

La KNG 5P expert est une rectifieuse d'engrenages destinée à l'usinage précis des dentures externes et internes. Le concept machine, compact, combine une grande facilité de réglage et une capacité d'adaptation pour des productions flexibles. La broche de rectification à entraînement direct accepte des meules de Ø 60 à 350 mm et atteint jusqu'à 9 500 tr/min. L'arbre d'abrasage (abraseur) se met en position de service ergonomique pour faciliter le changement d'outil. L'interpolation 5 axes via une axe de pivotement ouvert permet des rectifications en double flanc efficaces et quasi sans torsion. Un grand plateau tournant à entraînement direct électrique et à alésage profond reçoit les arbres longs. Un large éventail d'options permet la configuration selon l'application.

Principales caractéristiques

• Usinage précis des dentures externes et internes
• Conception compacte avec efficacité de réglage
• Broche de rectification directement entraînée ; meules Ø 60–350 mm ; vitesse jusqu'à 9 500 tr/min
• Abraseur (broche d'abrasage) orientable pour un changement d'outil ergonomique
• Interpolation 5 axes (axe de pivotement ouvert) pour rectification double flanc quasi sans torsion
• Plateau tournant de grande dimension, entraînement direct électrique et alésage profond pour arbres longs
• Reitstock orientable, réglable en continu jusqu'à un effort sur pointe de 2 000 N
• Possibilité de rectifier des vis sans fin avec des angles d'avance jusqu'à 45°
• Large choix d'options configurables selon les besoins

Données techniques (tableau)
max. diamètre de tête: 500 (600) mm
longueur de la pièce maxi: 1 500 mm
plage de module: 0,5 - 25 mm
largeur de dent maxi: 675 mm
plage de pivotement du porte-meule: -45 / +135 deg

Caractéristiques techniques

• Modèle : KNG 5P expert
• Application : rectification de profils d'engrenages externes et internes
• Diamètre meule utilisable : 60 – 350 mm
• Vitesse broche de rectification : jusqu'à 9 500 tr/min
• Max. diamètre de tête : 500 (600) mm
• Max. longueur de pièce : 1 500 mm
• Plage de module : 0,5 – 25 mm
• Max. largeur de dent : 675 mm
• Plage de pivotement du porte-meule : -45° à +135°
• Reitstock : orientable, réglable en continu, effort sur pointe jusqu'à 2 000 N
• Plateau tournant : entraînement direct électrique avec alésage profond pour arbres longs
• Abrasion : broche d'abrasage orientable pour un changement d'outil ergonomique
• Axes : interpolation 5 axes (axe de pivotement ouvert) prenant en charge le rectifiage en double flanc
• Capacité : rectification de vis sans fin jusqu'à 45° d'angle d'avance
