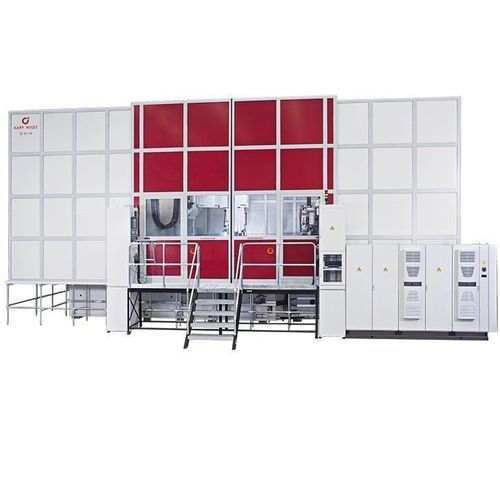

Rectifieuse cylindrique extérieure ZP E/I

cylindrique intérieurepour engrenageà colonne

Présentation
La série ZP E/I repose sur l'utilisation de deux colonnes de meulage indépendantes avec un plateau tournant commun et des unités périphériques partagées. Conçue principalement pour les ateliers de sous-traitance et les petites séries, la configuration réduit l'emprise au sol et l'investissement par rapport à deux machines séparées tout en permettant un changement rapide entre le rectifiage des engrenages externes et internes.

Caractéristiques principales

• Changement entre usinage externe et interne sans réglage préalable
• Deux colonnes de meulage indépendantes opérant sur un plateau tournant commun
• Une seule unité périphérique (ex. système de lubrification) pour réduire coûts et espace
• Disponible avec différents plateaux tournants et socles de colonnes au sein de la série ZP

Données techniques (ZP E/I 30 / 40 *)
Dénomination modèle : ZP E/I 30 / 40 *
Diamètre primitif max : 3 000 / 4 000 mm
Longueur de pièce max : sur demande
Module max : 50 mm
Largeur de face max : 1 000 (1 500 / 2 000) mm
Plage de rotation de la tête de meulage : -45° à +120°
* Les valeurs concernent le rectifiage des dentures externes. Pour les dentures internes, se référer aux valeurs du modèle ZP I.

Spécifications

• Type de machine : machine de rectification de profils d'engrenage (série ZP E/I)
• Colonnes de meulage : 2 colonnes indépendantes
• Plateau tournant commun et périphérie partagée
• Utilisable pour dentures externes (valeurs ci‑dessus) ; dentures internes selon ZP I
• Domaines d'application : ateliers, petites séries, prototypes
• Options : variantes de plateaux tournants et socles de colonne
