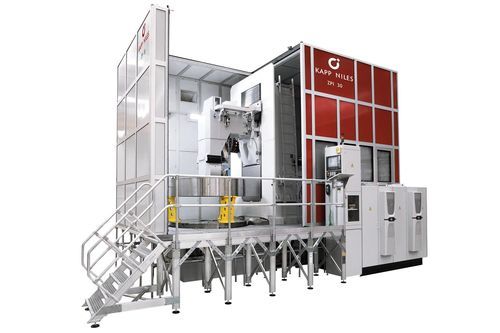

Rectifieuse cylindrique intérieure ZPI

pour engrenagepour pièce de grande dimensionCNC

Description du produit
La série ZPI est une machine de rectification de profils conçue pour le rectifiage d'engrenages intérieurs de haute précision et à grand module. Elle est pensée pour la production en série, notamment pour des secteurs comme l'éolien, qui exigent une plus grande rigidité et une puissance de rectification élevée. Une unité d'innerschleifen (rectification intérieure) lourde avec un palier de broche renforcé assure la stabilité du processus. La mesure est intégrée en permanence dans le tête de rectification afin de minimiser les temps de réglage et d'assurer la répétabilité en production.

Caractéristiques clés

• Rectification de profils d'engrenages intérieurs
• Compensation du basculement pour le contrôle de concentricité
• Tête de rectification avec dressageur à double broche

Données techniques (tableau)
ZPI 30 / 40
Ø pièce max : 3 000 / 4 000 mm
Ø pas (diamètre primitif) max : 2 500 / 3 000 mm
Module max : 40 (45) / 45 mm
Largeur de dent max : 1 000 mm
Plage d'inclinaison de la tête : ±35°

Caractéristiques / spécifications techniques

• Modèle / série : ZPI
• Ø pièce max (ZPI 30 / 40) : 3 000 / 4 000 mm
• Ø pas max (ZPI 30 / 40) : 2 500 / 3 000 mm
• Module max (ZPI 30 / 40) : 40 (45) / 45 mm
• Largeur de dent max : 1 000 mm
• Plage d'inclinaison de la tête : ±35°
• Usage : rectification de profils pour engrenages intérieurs de haute précision, production en série (ex. secteur éolien)
• Unité d'innenschleifen lourde pour une grande rigidité de la broche
• Dispositif de mesure intégré en permanence dans la tête pour réduire les temps de réglage
