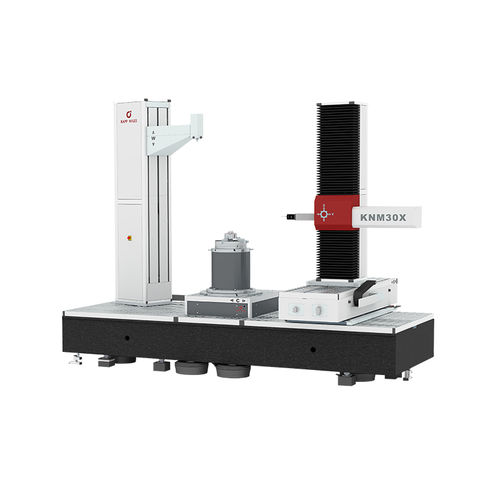

Machine de mesure de géométrie KNM X

par contact directpour grandes piècespour pignons

En fonction des besoins spécifiques des clients, la série KNM X peut être conçue soit comme une machine fixe destinée aux engrenages de taille moyenne et grande, soit comme une station d'accueil. À cette fin, n'importe quelle taille de socle de machine peut être associée à un plateau tournant et à un dispositif de mesure à 3 axes transportable. Les machines KNM X se distinguent par une mécanique de haute précision offrant une accessibilité optimale, des équipements de sécurité à laser, de grands jeux de roulements et des sections de guidage généreusement dimensionnées. Des moteurs linéaires sont utilisés sur tous les axes linéaires. Les tables rotatives de haute précision à paliers pneumatiques ou hydrostatiques (diamètre de 500 à 1 800 mm) sont équipées d’entraînements directs et de trous traversants. Des éléments à ressorts pneumatiques contrôlés, situés sous les plaques de base, protègent efficacement contre les chocs et les vibrations. Aucune base séparée n’est nécessaire. L’utilisation d’entraînements proches du centre de gravité garantit un faible niveau de déformations dynamiques. Caractéristiques principales de la série KNM X Aucune fondation séparée requise dans la zone de mesure ou de production Pour une utilisation dans diverses applications, par exemple : engrenages droits, engrenages coniques, arbres, outils, bagues de roulement Positionnement motorisé de l’unité de mesure (axe V) en fonction du diamètre actuel de la pièce diamètre maximal de la pièce : 6 000 mm longueur mesurable de la pièce : 1 000 à 2 100 mm nombre d’axes de la machine : 3+1 / 4+1 Poids maximal de la pièce : 1 500 à 40 000 kg
