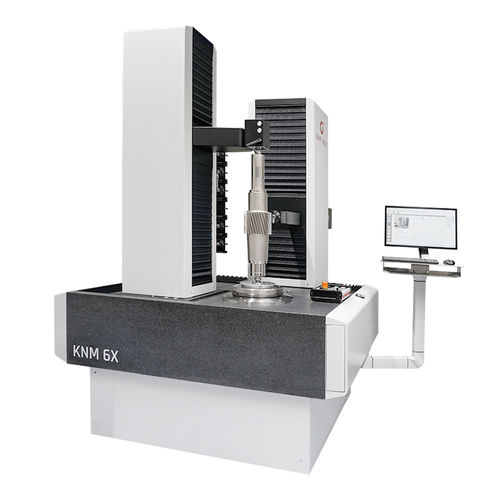

Machine de mesure de géométrie KNM series

par contact directd'outilpour petites pièces

Les machines de mesure analytiques KNM 2X / 4X / 6X / 9X sont conçues pour effectuer des mesures de haute précision sur des engrenages, des outils d'engrenage et des pièces à symétrie de révolution. Tous les guidages et les plaques de base en granit offrent une stabilité exceptionnelle à long terme et présentent des coefficients de dilatation identiques et très faibles. Des paliers à air dotés de propriétés de fonctionnement d'urgence garantissent des guidages parfaits et sans usure, sans erreurs ponctuelles. Des éléments à ressorts pneumatiques contrôlés, situés sous les plaques de base, protègent efficacement contre les chocs et les vibrations. Aucune base séparée n'est nécessaire. Les moteurs linéaires et à couple non ferreux des tables rotatives assurent une précision de positionnement et une exactitude de trajectoire optimales. Malgré leur conception compacte, les courses généreuses garantissent un mouvement générateur tangentiel vers le cercle de base pour tout profil. Grâce au réglage flexible de la force de serrage du contre-support, l’utilisation d’entraîneurs n’est pas nécessaire. L’armoire de commande peut être disposée librement. Caractéristiques principales des KNM 2X / 4X / 6X / 9X Système de serrage à changement rapide breveté pour réduire les temps morts Conception compacte et procédure de mesure rapide Contre-poupée motorisée et réglable, rétractable pour le chargement et le déchargement Extension de la zone de travail (valable pour les modèles KNM 2X, 6X et 9X) diamètre max. de la pièce : 300 / 450 / 750 / 1 250 mm longueur max. de la pièce mesurable (interne) : 120 / 400 / 400 / 400 mm Longueur maximale de la pièce mesurable (extérieure) : 450 / 650 / 850 / 1 020 mm Entraxe du contre-support : 480 / 850 / 1 000 / 1 200 mm Poids maximal de la pièce - 80 / 500 / 500 / 1 500 kg
