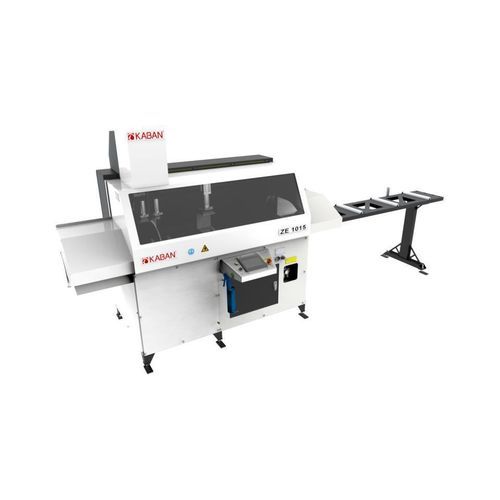

Machine de coupe pour profilés en aluminium ZE 1015

servocommandéede perçagede taraudage

La ZE 1015 est une machine industrielle pour la découpe à 90° de profilés en aluminium, conçue pour fonctionner à grande vitesse avec une précision répétable. Elle intègre une scie servocommandée, des dispositifs de serrage pneumatique, une alimentation automatique et une unité de perçage/taraudage intégrée en option pour une production combinée.

Points forts

• Conception mécanique prévue pour des vitesses élevées et une précision constante.
• Systèmes servocommandés de levage, déplacement et coupe avec retour pour des cycles efficients.
• Serrage pneumatique sur faces avant et supérieures pour la fixation des profilés.
• Capots de protection et marquages de sécurité pour la protection de l'opérateur.

Conception

• Composants moulés et soudés détendus pour garantir une précision répétable à haute vitesse.
• Étaux pneumatiques horizontaux et verticaux pour stabiliser les profilés pendant la coupe.
• Capots fermés pour réduire l'exposition aux éléments en mouvement.

Panneau de contrôle

• Écran tactile 7" pour la gestion des programmes et l'automatisation des cycles.
• Système de contrôle Mitsubishi PLC pour la gestion fiable des séquences.
• Pulvérisation automatique liquide/air sur les surfaces profilées pour assister la coupe et réduire les débris.
• Cycle automatique : l'opération de coupe se lance une fois le profil positionné.

Scie

• Scie grand diamètre (Ø 500 mm) avec commande servomotrice et réglages multi-vitesses selon le profil.
• Système de coupe avec retour et pulvérisation de liquide pour maintenir une découpe continue de qualité.

Perçage & Taraudage

• Unité de perçage et taraudage intégrée avec positionnement servocommandé pour une implantation précise des trous.
• Programmation des processus avec grande capacité mémoire et système de refroidissement pour le perçage.

Conduite / Alimentation

• Système servocommandé de levage, entraînement et lâcher pour transporter les profilés sans rayures.
• Alimentation et découpe automatiques des profilés pour un fonctionnement mains libres.
• Plage de longueur : minimale 140 mm, maximale 960 mm.

Sécurité

• Capots de protection et marquages de sécurité visibles pour renforcer la sécurité opérateur et la conformité.

Soutien technique

• Fonction de rappel des maintenances périodiques et assistance SAV par connexion à distance.

Caractéristiques / spécifications techniques

• Modèle : ZE 1015
• Scie : Ø 500 mm
• Coupe : 90°
• Écran tactile : 7"
• Contrôle : Mitsubishi PLC
• Longueur d'alimentation : mini 140 mm ; maxi 960 mm
• Perçage : diamètre outil max Ø 12 mm ; course Y 260 mm ; positionnement servocommandé ; fonction taraudage
• Systèmes servo : alimentation, découpe et réglage de vitesse servocommandés (multi-vitesses par profil)
• Serrage : pneumatique sur faces avant et supérieures
• Systèmes de refroidissement : pulvérisation liquide/air pour coupe et perçage
• Unités auxiliaires : unité perçage/taraudage intégrée ; programmation avec grande mémoire
• Sécurité : capots de protection et marquages de sécurité
