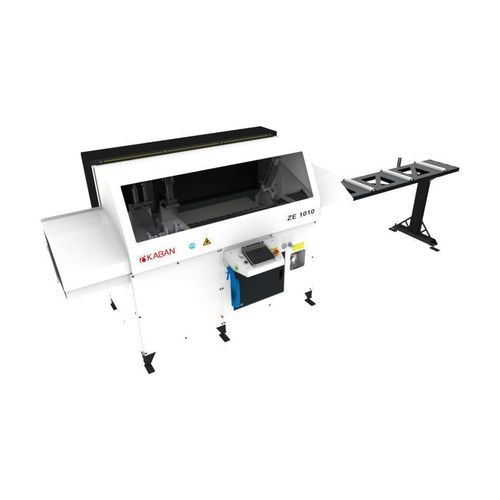

Machine de coupe pour aluminium ZE 1010

de profiléspour profilés en aluminiumservocommandée

ZE 1010 est une machine de découpe destinée aux profilés en aluminium, conçue pour des coupes rapides et précises à 90° avec alimentation automatique servocommandée et écran tactile 7" (interface Kaban). Elle associe une structure mécanique détendue des contraintes à des commandes servo et des protections de sécurité pour une production continue.

Points forts

• Structure mécanique adaptée aux vitesses élevées pour des coupes 90° constantes.
• Systèmes servocommandés de levage/glissement/libération et de découpe cut-and-run pour éviter les rayures et permettre la découpe continue.
• Serrage pneumatique sur faces avant et supérieures pour fixation fiable.
• Scie Ø 500 mm avec réglage de vitesse servocommandé et pulvérisation de liquide de coupe.
• Écran tactile 7" (Kaban) et commande Mitsubishi PLC.

Conception

• Pièces moulées et soudées avec détente de contraintes pour maintenir la précision à grande vitesse.
• Étaux pneumatiques horizontaux et verticaux pour stabiliser les profilés pendant la coupe.
• Capots de protection couvrant les zones dangereuses conformément aux exigences de sécurité.

Panneau de contrôle

• Écran tactile 7" avec interface Kaban pour programmation et supervision.
• Système Mitsubishi PLC pour la gestion des cycles et des sécurités.
• Pulvérisation automatique d'air et de liquide de coupe sur les surfaces profilées pour nettoyage et refroidissement.
• Opération automatique : les cycles de coupe se poursuivent automatiquement une fois le profil positionné.

Scie

• Lame Ø 500 mm avec fonctionnement cut-and-run.
• Réglage de la vitesse servocommandé selon la section du profilé.
• Système de pulvérisation de liquide de coupe pour gestion thermique et évacuation des copeaux.
• Possibilité de définir plusieurs vitesses de coupe pour différents types de profils.

Conducteur de longueur

• Système servocommandé de levage, entraînement et lâcher pour des découpes précises sans rayures.
• Longueur de coupe maximale : 960 mm.
• Longueur de coupe minimale : 140 mm.

Sécurité

• Capots de protection et pictogrammes de sécurité autour des éléments mobiles.
• Conception prévue pour intégrer protections et arrêts d'urgence selon les normes industrielles.

Soutien technique

• Fonction de rappel de maintenance périodique programmable.
• Connexion à distance pour diagnostic et assistance service.

Caractéristiques / spécifications techniques

• Modèle : ZE 1010
• Application : découpe de cales/profilés en aluminium à 90°
• Scie : Ø 500 mm
• Système d'alimentation : alimentation automatique servocommandée avec cut-and-run
• Commande : Mitsubishi PLC ; écran tactile 7" (interface Kaban)
• Serrage : étaux pneumatiques (avant et supérieur) ; serrage horizontal/vertical
• Modes de coupe : levage, glissement, cut-and-run ; scie multi-vitesses servocommandée
• Refroidissement/lubrification : pulvérisation de liquide de coupe ; purge d'air automatique
• Plage de longueur de coupe : 140 mm (min) — 960 mm (max)
• Sécurité : capots de protection et pictogrammes de sécurité
• Support : rappels de maintenance et assistance à distance
