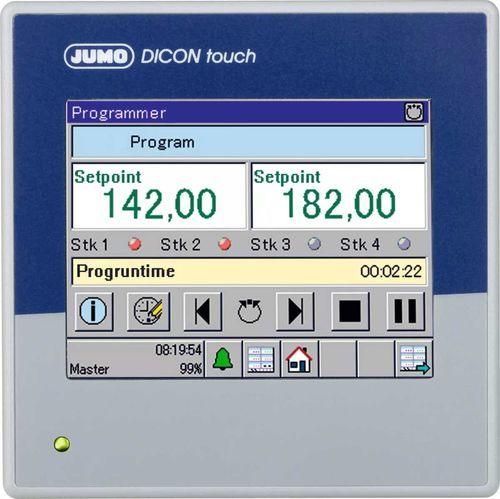

Contrôleur de process Modbus JUMO DICON touch

programmablemodulairemulticanaux

Aperçu
DICON touch est un régulateur de procédé et programmateur modulaire destiné aux applications industrielles. Il propose des canaux de commande configurables, un contrôle en programme et la visualisation de l'installation via des écrans process personnalisables. Le matériel modulaire et les fonctions d'enregistrement optionnelles permettent une adaptation aux besoins de l'installation et aux exigences réglementaires.

Points forts

• Disponible en versions 2 ou 4 canaux
• Matériel modulaire avec cartes d'E/S enfichables
• Écran tactile couleur 3,5" pour l'exploitation
• Enregistreur sans papier intégré en option et logiciel d'enregistrement/évaluation
• Gestion des utilisateurs protégée par mot de passe et niveaux d'accès programmables

Données techniques

• Entrées de mesure : Jusqu'à 4 entrées analogiques configurables (RTD, transmetteurs de résistance, thermocouples, 0(4)–20 mA, 0(2)–10 V) ; linéarisation client possible
• Entrées numériques : 7 entrées numériques libre de potentiel
• Sorties : Jusqu'à 12 sorties internes (relais : contact inverseur/contact NO, sorties logiques 0/12 V ou 0/24 V, sortie semi-conducteur 1 A, analogique 0/4–20 mA ou 0/2–10 V) ; extensible par 2 modules externes ; alimentation 24 V pour transmetteur
• Affichage : Écran tactile TFT 3,5" (320 × 420 px, 256 couleurs) ; affichage texte multilingue ; écrans process configurables ; barre graphique
• Interfaces/protocoles : RS485 (Modbus), Ethernet, PROFIBUS DP, PROFINET, RS422/485 (Modbus), USB hôte, USB device
• Modes de régulation : Deux-états, trois-états, modulant, continu, continu avec correcteur de position intégré ; P, I, PD, PI, PID (4 jeux de paramètres par canal)
• Alarmes : 16 fonctions de surveillance de seuils ; 8 fonctions d'alarme sélectionnables avec temporisation et confirmation
• Canaux de régulation : 2 canaux indépendants et configurables (versions disponibles selon nombre de canaux)
• Contrôleur de programme : 10 programmes × 50 sections ; 8 pistes de commande
• Montage / Format : Montage en panneau ; boîtier métal/plastique ; 96 × 96 × 131 mm
• Alimentation : AC/DC 20–30 V (48–63 Hz) ou AC 110–240 V +10/−15 % (48–63 Hz)
• Protection : Avant IP66 ; arrière IP20

Spécifications et fonctionnalités

• Cartes enfichables modulaires pour retrofit individuel
• Exploitation par écran tactile et programme de configuration PC avec logiciel de démarrage
• Fonction d'enregistrement avec logiciel d'évaluation et enregistreur sans papier en option
• Autotuning pour détermination des paramètres ; fonctions mathématiques, logiques et traitement binaire
• Champs de fonctions programmables et écrans process configurables avec saisie interactive
• Télésurveillance, notification par e-mail et serveur web intégré ; fonction Modbus master ; visualisation via JUMO Device App
• Homologations : cULus, DIN EN 14597, GL, AMS2750/CQI-9
