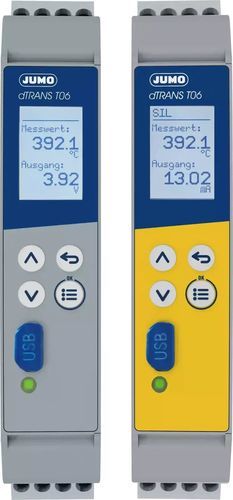

Transmetteur universel SIL2 JUMO dTRANS T06

sur rail DIN

Aperçu
Le JUMO dTRANS T06 est un transmetteur multifonction 4 fils en boîtier pour montage sur rail DIN. Il accepte les sondes RTD, les thermocouples (y compris thermocouple double) et les signaux standards tension/courant. La configuration s'effectue sur l'appareil via USB ou avec le logiciel de configuration PC.

Points forts

• SIL 2 / SIL 3 selon DIN EN 61508
• Grande isolation galvanique du signal (1,8 kV)
• Entrée universelle pour plusieurs types de capteurs et signaux standards

Données techniques (tableau)
Isolation galvanique : 1,8 kV
Installation : Rail de montage / rail DIN 35 × 7,5 mm
Entrée analogique : RTD (2-, 3- et 4-fils) ; thermocouple, thermocouple double ; potentiomètre de résistance/WFG ; résistance/potentiomètre (2-, 3- et 4-fils) ; tension 0 à 1(10) V ; courant 0(4) à 20 mA
Température ambiante : -10 à +70 °C
Sortie : 0(2) à 10 V ou 0(4) à 20 mA (inversible)
Caractéristiques particulières : Entrée universelle, configuration sur appareil ou via USB avec logiciel, RS485 optionnel (Modbus RTU) et sortie relais, fonctions intelligentes (indicateur min/max, compteur d'heures de fonctionnement, simulation de sortie), appariement capteur, linéarisation client, schéma de raccordement dans l'afficheur
Conformité NAMUR : NE43
Alimentation (transmetteur quatre fils) : AC 110–240 V, DC 24 V
Précision d'étalonnage : ±0,05 %
Configuration : Sur l'appareil via USB avec logiciel PC
Homologations : SIL / PL, cUL, DNV GL

Fonctionnalité / Interfaces

• Entrée universelle pour RTD, thermocouple (y compris thermocouple double), résistance/potentiomètre, signaux tension et courant
• Sortie sélectionnable : tension ou courant (inversible)
• Interface USB pour configuration via le logiciel PC
• Interface RS485 optionnelle (Modbus RTU) et sortie relais pour valeurs limites

Caractéristiques techniques

• Modèle : JUMO dTRANS T06
• Isolation galvanique : 1,8 kV
• Installation : Rail de montage / rail DIN 35 × 7,5 mm
• Entrées analogiques prises en charge : RTD (2-, 3-, 4-fils), thermocouple, thermocouple double, potentiomètre de résistance/WFG, résistance/potentiomètre (2-, 3-, 4-fils), tension 0 à 1(10) V, courant 0(4) à 20 mA
• Plage de température ambiante : -10 à +70 °C
• Sorties : 0(2)–10 V ou 0(4)–20 mA (inversible)
• Fonctions particulières : Configuration sur appareil ou via USB, RS485 Modbus RTU optionnel, sortie relais optionnelle, indicateur min/max, compteur d'heures, simulation de sortie, appariement capteur, linéarisation client, schéma de raccordement dans l'afficheur
• Normes / homologations : SIL 2/SIL 3 (DIN EN 61508), PL c/d (ISO 13849) (option), cUL, DNV GL
• Conformité NAMUR : NE43
• Alimentation : AC 110–240 V, DC 24 V (transmetteur quatre fils)
• Précision d'étalonnage : ±0,05 %
• Méthode de configuration : Interface USB avec logiciel de configuration PC
