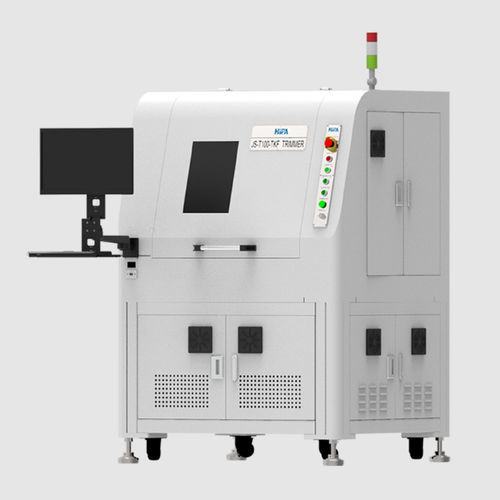

Machine d'ajustement laser pour circuits imprimés

Présentation
Le système de réglage laser pour résistances ultra‑faibles est une unité de production destinée à l'ajustement et à la mise au point de résistances de très faible valeur. Il concentre le faisceau laser au niveau micrométrique et évapore la couche résistive pour modifier la section conductrice ou la longueur conductive, permettant des ajustements précis sur résistances céramiques, PCB, lead‑frame et résistances monobloc. Fabricant : Shenzhen JPT Optoelectronics Co., Ltd. (JPT).

Données clés

• Plage de résistance : 0,1 mΩ–1 Ω
• Précision d'ajustement (variantes produit) : ±0,1 % / ±0,5 % / ±1 %
• Tailles de résistances prises en charge : 01005–2512
• Configuration standard de canaux : 15 cartes relais, 240 canaux

Avantages produit

• Modules laser JPT personnalisables : options de puissance et de longueur d'onde (IR, vert, UV) avec contrôle qualité interne et test de vieillissement 72 h pour stabilité à long terme.
• Réglage à grande vitesse et grande précision : balayage galvanométrique associé à une mesure en boucle fermée pour des ajustements répétables en production.
• Fonctions d'automatisation et intelligence : surveillance de puissance, calibration automatique du système de mesure, alignement automatique pour le réglage et manutention motorisée pour lignes automatisées.

Applications

• Découpe/ajustement laser de résistances ultra‑faibles : résistances chip, PCB, lead‑frame et monobloc en production série.
• Largeurs de lame/ligne typiques : IR 35 μm (lame), vert 30 μm, UV 25 μm ; largeurs standard IR 20–40 μm, GR 15–20 μm, UV 10–20 μm.
• Traitement de substrats : prise en charge de dimensions standard et sur mesure (voir caractéristiques techniques).

Caractéristiques techniques

• Taille des substrats (standard) : 50 × 60 mm – 80 × 84 mm ; options : 70 × 130 mm, 250 × 300 mm ; personnalisation possible.
• Plage de réglage : 0,1 mΩ – 1 Ω
• Précision de réglage : variantes ±0,1 %, ±0,5 %, ±1 % (options en en‑tête produit ±0,1 / ±0,5 / ±1)
• Paramètres laser : IR > 30 W @ 23 kHz ; vert > 4 W @ 10 kHz ; UV ≥ 3 W @ 40 kHz
• Plage de balayage galvo (standard) : IR 12 × 75 mm ; GR 12 × 60 mm ; UV 12 × 60 mm ; option 12 × 100 mm @ F160
• Vitesse de réglage : 1 mm/s – 600 mm/s
• Types de lame : simple, en L, double, IL, multi (découpe en serpent), en U, empilée, en J
• Largeur de ligne (standard) : IR 20–40 μm ; GR 15–20 μm ; UV 10–20 μm ; option IR 30–50 μm @ F160
