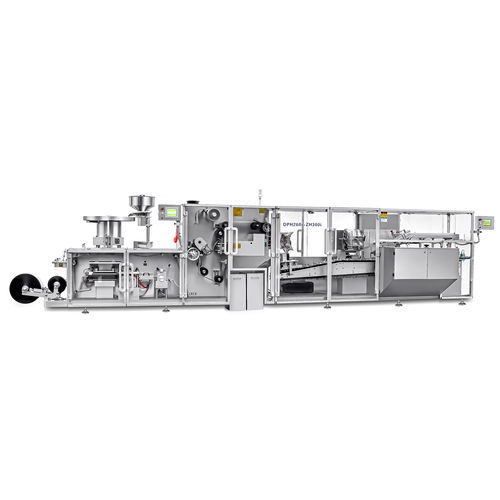

Ligne de conditionnement pour l'industrie pharmaceutique Blister Line BPL300

pour blisterpour produits pharmaceutiquescompacte

Aperçu du produit
Remarque : il s'agit d'une variante Classic de première génération. Pour la version la plus récente à grande vitesse, voir la Ligne de blister BPL600R.

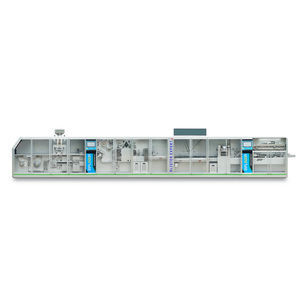

Concept de ligne
Cette ligne de conditionnement compacte intègre la machine à blisters DPH260i et le cartonneur ZH300i pour le conditionnement en série de doses solides et d'ampoules sur une surface inférieure à 9 mètres. Les modules sont reliés mécaniquement et électroniquement pour un transfert synchronisé et un positionnement précis, tout en réduisant l'emprise au sol.

Caractéristiques clés

• Implantation compacte avec longueur d'installation totale inférieure à 9 m.
• Conçue pour les doses solides et compatible avec les matériaux de formage courants.
• Agencement en balcon conforme aux exigences cGMP pour un accès et un nettoyage simplifiés.
• Bras de préhension rotatifs entraînés par servomoteurs pour un transfert précis des blisters.
• Architecture d'entraînement séparée protégeant les zones de manutention produit des composants mécaniques.
• Prend en charge les fermetures carton standard tuck-in et hot-melt.
• Agencement optimisé réduisant les temps de changement de format.
• Construction entièrement fermée conforme aux normes de sécurité européennes.

Points forts de la galerie

• Système de détection d'éventuels trous (option) pour le contrôle de l'intégrité des blisters.
• Module blister acceptant deux bobines de matériau de formage ; une bobine peut atteindre 600 mm de diamètre pour réduire la fréquence des changements.
• Raccordeur (splicer) intégré pour maintenir la production lors du changement de bobine.
• La station de formage utilise le chauffage par contact pour réduire les températures de formage.
• Système d'entraînement du matériau par servomoteur pour une avance stable et possibilité de réglage libre de la longueur des blisters.
• Alimentation des capsules par pistes ou tubes ; une brosse d'élimination enlève l'excédent avant la scellage.
• Alimenteur à pistes pour capsules, comprimés plats et oblongs (trémie, goulotte vibrante, convoyeur vibrant et pistes).
• Machine blister avec scellage rotatif et en grille, incluant station d'embossage et station de scellage rotative.
• Deux bacs à déchets fournis pour des usages alternatifs.
• Les plaquettes blister sont poinçonnées transversalement, prélevées par bras à vide et transférées au module cartonneur.
• Dans le magasin, les plaquettes sont comptées pendant la chute libre via contrôle servo et maintenues par la bande de transfert.
• Dispositif de pliage des notices pour 1 à 4 plis ; plieuse GUK en option.
• Alimentation cartonnette rotative positionnant les cartons sur la chaîne de convoyage carton.
• Magazine long pour cartons d'environ 1 000 unités.
• Indicateurs de position numériques pour un réglage de format simplifié.

Caractéristiques techniques

• Débit max. : 300 cartons/min.
• Plage de dimensions carton : Max 200 x 90 x 60 mm ; Min 75 x 30 x 15 mm.
• Puissance machine : 21,3 kW.
• Dimensions machine (L x l x H) : 8800 x 2000 x 2000 mm.
• Poids machine : 6800 kg.
• Modules intégrés : DPH260i Blister Machine + ZH300i Cartoner.
• Emprise au sol : agencement de ligne très compact, longueur d'installation inférieure à 9 m.
