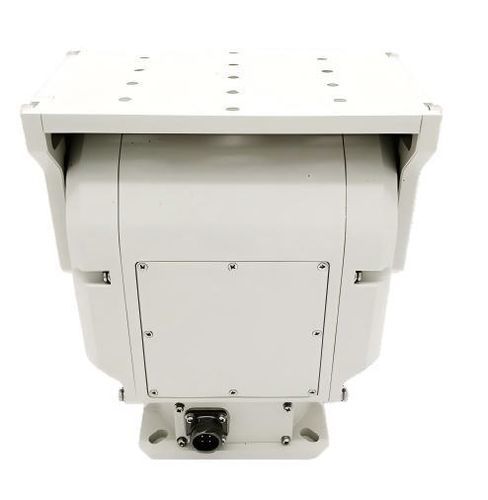

Gimbal 2 axes YZ-W006YT

pour collecteur tournantpour caméramotorisé

Description courte
Tête pan-tilt double axe YZ-W006YT. Charge utile de base 6 kg ; variantes modulaires disponibles jusqu'à 120 kg. Pan 360° continu, tilt ±90° ; protection IP66 ; entraînement à vis sans fin avec verrouillage mécanique en coupure de courant. Interfaces et protocoles configurables pour plateformes de surveillance et capteurs industriels.

• Capacité maximale de charge : 6 kg (configuration de base)
• Précision de positionnement : ±0,1°
• Boîtier : alliage d'aluminium haute résistance
• Entraînement : vis sans fin avec verrouillage à l'arrêt (autres entraînements en option)
• Protection : IP66 standard (extension possible à IP67)

Caractéristiques clés

• Plage de charge : 6–120 kg ; configuration du centre de gravité et orientation de montage (top/side)
• Pan : continu 0–360° ; Tilt : -90° à +90° (options à angle limité disponibles)
• Options d'entraînement : vis sans fin, pas-à-pas, brushless — la vis sans fin assure le verrouillage sans alimentation
• Répétabilité / précision : ±0,1° ou mieux
• Vitesse : pan 0,01–30°/s, tilt 0,01–15°/s (programmable selon charge/application)
• Contrôle : RS422/RS485/RS232, Ethernet ; supporte Pelco-D/P, Modbus-RTU et protocoles personnalisés
• Alimentation : DC24V / DC48V / AC220V en option
• Environnement : IP66 standard, IP67 optionnel ; plage de fonctionnement -40°C à +70°C avec options chauffage/désembuage
• Intégration : positions prédéfinies, auto-cruise/scan, retour d'angle ; slip-ring / RF en option ; passage de câbles haut/bas pour alimentation, Ethernet Gigabit, CAN et RF

Applications typiques
Caméras PTZ longue portée, imagerie thermique + visible combinée, télémètres laser, systèmes de surveillance radar, rotateurs d'antenne, plateaux d'essai et autres plateformes de capteurs ou d'instrumentation.

Spécifications techniques

• Modèle : YZ-W006YT
• Charge maximale : 6 kg (configuration de base)
• Variantes de charge disponibles : 6–120 kg
• Course pan : continu 0–360°
• Course tilt : standard -90° à +90° (options angle limitées disponibles)
• Précision / répétabilité : ±0,1° ou mieux
• Options d'entraînement : vis sans fin, moteur pas-à-pas, moteur brushless
• Vitesse pan : 0,01–30°/s (programmable)
• Vitesse tilt : 0,01–15°/s (programmable)
• Interfaces de contrôle : RS422, RS485, RS232, Ethernet
• Protocoles pris en charge : Pelco-D/P, Modbus-RTU, protocoles personnalisés
• Alimentation : DC24V, DC48V, AC220V (options)
• Indice de protection : IP66 standard (IP67 en option)
• Température de fonctionnement : -40°C à +70°C (avec options chauffage/désembuage)
• Boîtier : alliage d'aluminium haute résistance avec roulements étanches et revêtement anticorrosion
• Intégrations optionnelles : slip-ring / RF, passage de câbles haut/bas pour alimentation, Ethernet Gigabit, CAN et RF
• Fonctions optionnelles : positions prédéfinies, auto-cruise, auto-scan, retour d'angle
