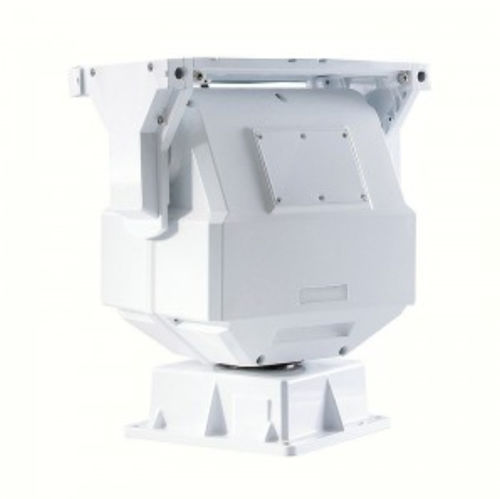

Gimbal 2 axes YJT-EFPTZDU3100-S

pour capteurà haute précisionhaute performance et forte charge

Présentation du produit
Le YJT-EFPTZDU3100-S est une tête pan-tilt hautes performances et robuste, conçue pour un positionnement précis dans la vidéosurveillance industrielle, l'automatisation et les applications de télédétection. Il supporte des charges supérieures montées jusqu'à 100 kg et assure des mouvements stables et fluides en environnements exigeants.

Caractéristiques du produit

• Capacité de charge ≤100 kg ; fonction de retour de données en option.
• Mode économie d'énergie pris en charge pour réduire la consommation lorsque la tête est à l'arrêt.
• Fonction mémoire hors tension avec une répétabilité de ±0,1°.
• Conception logicielle d'accélération/décélération combinée à une conception structurelle pour un démarrage et un freinage progressifs.
• Rotation horizontale continue 0°~360° ; inclinaison -45°~45° ; vitesses jusqu'à 15°/s (horizontale) et 3°/s (verticale).
• Boîtier en alliage d'aluminium injecté haute résistance et transmission par vis sans fin en bronze à micro-jeu assurant l'auto-verrouillage hors tension.

Applications recommandées

• Systèmes de sécurité et de surveillance industriels
• Plateformes caméra de grande taille
• Équipements de télédétection et de mesure
• Applications militaires et aérospatiales
• Automatisation et surveillance en milieux sévères

Spécification
Modèle : YJT-EFPTZDU3100-S
Capacité de charge : ≤100 kg
Mode de montage : Montage supérieur (top mount)
Mode de transmission : Transmission à vis sans fin
Plage panoramique : Rotation continue 0°~360°
Plage d'inclinaison : -45°~45°
Vitesse panoramique : 0,01~15°/s
Vitesse d'inclinaison : 0,01~3°/s
Répétabilité : ±0,1° par rapport à l'origine 0°
Préréglages : ≤200
Patrouille : Pris en charge
Mode de balayage : Patrouille
Interface de communication : RS485 (RS422 ou RS232 en option)
Protocole de communication : Pelco_D
Baud Rate : 9600
Code d'adresse : 1
Câblage inférieur : DC24V ×1, RS485 ×1, RJ45 ×1, Masse ×1 ; autres câbles personnalisables
Câblage supérieur : DC24V ×1, DC12V ×1, RS485 ×1, RJ45 ×1, Masse ×1 ; autres câbles personnalisables
Retour de données : Prise en charge du retour d'angle d'azimut sur requête (retour en temps réel / RS422 personnalisable)
Alimentation : DC24V ±10% ; ≤115W
Température de fonctionnement : -35°C ~ +65°C
Humidité de fonctionnement : <90%RH
Protection foudre : Protection au niveau de l'appareil prise en charge
Indice de protection : IP66 (standard) ; traitement anti-brume salée en option
Poids net : ≈21 kg
Dimensions : L×l×H : 340 mm × 206 mm × 390 mm

Caractéristiques / Spécifications techniques

• Modèle : YJT-EFPTZDU3100-S
• Capacité de charge : ≤100 kg
• Mode de montage : Montage supérieur
• Mode de transmission : Transmission à vis sans fin
• Plage panoramique : 0°~360° rotation continue
• Plage d'inclinaison : -45°~45°
• Vitesse panoramique : 0,01~15°/s
• Vitesse d'inclinaison : 0,01~3°/s
• Répétabilité : ±0,1°
• Préréglages : ≤200
• Patrouille : Pris en charge
• Interface de communication : RS485 (RS422/RS232 en option)
• Protocole de communication : Pelco_D
• Baud Rate : 9600
• Alimentation : DC24V ±10% ; ≤115W
• Température de fonctionnement : -35°C ~ +65°C
• Humidité de fonctionnement : <90%RH
• Indice de protection : IP66 (standard)
• Poids net : ≈21 kg
• Dimensions : 340 mm × 206 mm × 390 mm
