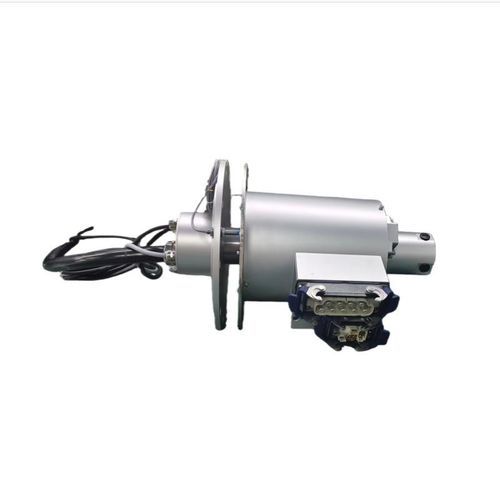

Collecteur tournant électrique FHS190-12-20214

avec passage au centrepour éoliennepour montage d'éolienne

Présentation du produit
Le FHS190-12-20214 d'INGIANT TECH est une bague collectrice 12 circuits conçue pour les systèmes d'orientation (pitch) d'éoliennes. Elle assure la transmission continue d'énergie électrique haute puissance, de signaux de commande et de communications bus entre le moyeu tournant et la nacelle fixe pour permettre des ajustements de pas précis. Conçue pour des conditions onshore et offshore sévères, elle intègre un chauffage interne, une protection IP65 et une fiabilité de niveau militaire, adaptée aux turbines 1,5MW–3MW.

Description courte
Modèle : FHS190-12-20214 (ER-80/400 2.0G4)
Nombre de circuits : 12 circuits
Courant nominal : 5 × 80A (400VAC, circuits puissance), 3 × 2A (24VDC, chaîne de sécurité), 4 × 2A (24VDC, signaux CANopen)
Tension nominale : 0–440VAC / 240VDC
Résistance d'isolement : ≥1000MΩ @500VDC (puissance) ; ≥500MΩ @500VDC (signal)
Rigidité diélectrique : 2500VAC @50Hz, 60s (puissance) ; 500VAC @50Hz, 60s, 2mA (signal)
Résistance de contact dynamique : ≤10mΩ
Vitesse de fonctionnement : 0–30 tr/min
Température de fonctionnement : -30°C à +55°C
Température de stockage : -40°C à +70°C
Indice de protection : IP65
Altitude maximale : ≤4000 m
Matériaux structure : Alliage d'aluminium / acier au carbone
Matériau des contacts : Métal précieux
Fonctions intégrées : Chauffage interne, capteur de vitesse, interface encodeur (exemples : YTD2IB14Y778, 10000T1KAK2 (25G))

Avantages principaux

• Configuration de circuits optimisée pour systèmes de pitch : Conception multi-circuits incluant cinq canaux puissance 80A/400VAC pour l'entraînement du moteur de pitch, trois canaux de sécurité 2A/24VDC et quatre canaux de signaux CANopen 2A/24VDC pour séparer puissance, sécurité et communication.
• Support capteurs et encodeur intégré : Capteur de vitesse et interface encodeur pré-installés (exemples référencés) pour retour de position en temps réel et réduction du câblage externe.
• Résistance aux environnements extrêmes : Protection IP65, résistance aux embruns salins, aux vibrations et aux températures extrêmes ; chauffage interne pour éviter condensation et gel ; contacts en métal précieux pour faible résistance dynamique et longue durée de vie (>20 millions de rotations en conception).
• Conception mécanique robuste et installation facilitée : Longueur totale ajustable (410–540 mm), diamètre de passage 190 mm, sorties câblage modulaires, presse-étoupes pré-terminés et accessoires détachables pour intégration simplifiée.
• Ingénierie personnalisable et conforme : Configuration des circuits, caractéristiques tension/courant, dimensions et protocoles de communication (PROFIBUS, EtherCAT, PROFINET) adaptables aux modèles de turbines ; fabrication sous contrôles qualité stricts et conforme aux spécifications industrielles (IEC 61400).

Scénarios d'application

• Systèmes d'orientation d'éoliennes : Conçu pour turbines onshore et offshore 1,5MW–3MW.
• Équipements d'énergie renouvelable : Systèmes de production éolienne, entraînements de pitch, interconnexion moyeu-nacelle.
• Équipements rotatifs industriels : Transmission d'énergie et de signaux à faible vitesse et haute fiabilité en environnements sévères.

Caractéristiques techniques

• Modèle : FHS190-12-20214 (ER-80/400 2.0G4)
• Circuits : 12
• Circuits puissance : 5 × 80A (400VAC)
• Circuits chaîne de sécurité : 3 × 2A (24VDC)
• Circuits signal/CANopen : 4 × 2A (24VDC)
• Tension nominale : 0–440VAC / 240VDC
• Résistance d'isolement : ≥1000MΩ @500VDC (puissance) ; ≥500MΩ @500VDC (signal)
• Rigidité diélectrique : 2500VAC @50Hz 60s (puissance) ; 500VAC @50Hz 60s 2mA (signal)
• Résistance de contact dynamique : ≤10mΩ
• Vitesse de fonctionnement : 0–30 tr/min
• Température de fonctionnement : -30°C à +55°C
• Température de stockage : -40°C à +70°C
• Indice de protection : IP65
• Altitude : ≤4000 m
• Matériau structure : Alliage d'aluminium / acier au carbone
• Matériau contacts : Métal précieux
• Chauffage intégré : Oui (prévention condensation/gel)
• Capteur de vitesse & interface encodeur : Intégrés (exemples référencés)
• Durée de vie : >20 millions de rotations (conception)
• Dimensions mécaniques : Longueur totale ajustable 410–540 mm ; diamètre de passage 190 mm
• Installation : Sorties câblage modulaires et presse-étoupes pré-terminés ; accessoires détachables inclus
