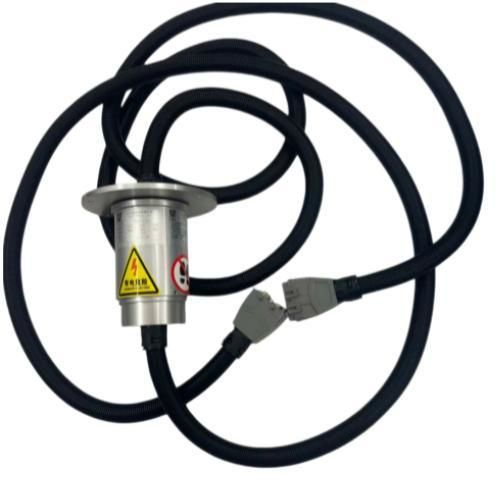

Collecteur tournant PROFIBUS FHS120-15-10112

RS-485pour bus CANen 2 parties

Profil de la marque et aperçu du produit
In-giant est une entreprise high-tech spécialisée dans la R&D et la fabrication de dispositifs de connexion rotatifs de précision, avec plus de dix ans d'expérience sur les bagues collectrices pour l'éolien. Certifiée ISO9001, la société dispose de laboratoires R&D indépendants, d'ateliers de production normalisés et de plusieurs brevets fondamentaux. La bague collectrice d'orientation In-giant FHS120-15-10112 est un remplacement dédié 1:1 pour le SCHLEIFRING 5k0210103 / REC.C1 (1,5MW) d'origine allemande. Fabriquée strictement selon les plans officiels, elle reproduit les dimensions mécaniques, les interfaces de montage, les paramètres électriques et les protocoles de communication de l'unité d'origine, permettant une installation directe sans modification sur site et réduisant les délais d'approvisionnement et la raréfaction des pièces détachées des produits importés.

Caractéristiques techniques principales (étalonnées sur plans officiels)
Paramètres de performance électrique
Item : Nombre total de voies
Spécification technique : 15 voies (configuré pour système de pas 1,5MW ; entièrement conforme à la configuration d'origine SCHLEIFRING 5k0210103 / REC.C1)

Paramètres de structure mécanique et dimensions
Item : Modèle compatible
Spécification technique : Entièrement interchangeable avec SCHLEIFRING 5k0210103 / REC.C1 pour systèmes de pas 1,5MW

Item : Type de structure
Spécification technique : Structure rotor-stator scindée, cavalier + connecteur aux deux extrémités ; 3 faisceaux de câbles isolés indépendants

Item : Structure de montage
Spécification technique : Réplication 1:1 des dimensions d'origine, trous traversants standard 6×Ø9 ; aucune modification sur site requise

Item : Vitesse de fonctionnement nominale
Spécification technique : 0–30 tr/min, conforme aux conditions de fonctionnement basse vitesse des systèmes 1,5MW

Item : Matériau du boîtier
Spécification technique : Alliage d'aluminium + acier inoxydable pour résistance et tenue à la corrosion

Item : Exigence d'installation
Spécification technique : Maintenir l'orientation horizontale lors de l'installation pour assurer la concentricité de rotation et la durée de vie

Adaptabilité environnementale et protection
Item : Degré de protection
Spécification technique : IP65 avec double étanchéité dynamique et gaine de protection ondulée ; étanche à la poussière, waterproof et anti-condensation

Item : Température de fonctionnement
Spécification technique : -40°C à +55°C, adapté aux environnements complexes des parcs éoliens mondiaux

Item : Température de stockage
Spécification technique : -45°C à +70°C

Item : Humidité de service
Spécification technique : ≤95% HR (sans condensation)

Item : Altitude maximale applicable
Spécification technique : ≤4000 m

Communication et compatibilité système
Item : Protocoles pris en charge
Spécification technique : Profibus, CAN-BUS, RS485 (prise en charge des protocoles courants de l'industrie éolienne)

Item : Performance de transmission
Spécification technique : Zéro délai, aucune perte de données ; transmission en temps réel des signaux de pitch stable

Item : Compatibilité unité
Spécification technique : Plug-and-play, aucune modification logicielle requise ; compatible avec les turbines 1,5MW grand public

Avantages principaux

• Remplacement 1:1 au niveau des plans : paramètres électriques, dimensions mécaniques, interfaces et logique de communication conformes à SCHLEIFRING 5k0210103 / REC.C1 pour un échange direct sans modification.
• Performance de contact stable : contacts en métaux précieux et contrôle précis de la résistance pour minimiser les variations de résistance dynamique et garantir une exploitation durable.
• Large adaptabilité environnementale : indice IP65, plage de température étendue et aptitude haute altitude pour conditions difficiles.
• Coût compétitif et délai rapide : coût d'achat approximatif de 50 %–65 % des originaux importés ; modèles standards expédiés sous 3 jours ouvrés ; commandes sur mesure 7–15 jours ouvrés.
• Garantie et support global : garantie produit 18 mois avec support technique et SAV mondial.
• Fabrication selon plans standardisés : production et contrôle conformes aux plans officiels pour des paramètres précis et une grande interchangeabilité.

Application et validation marché
Conçu pour les systèmes de pitch des turbines terrestres 1,5MW comme remplacement direct du SCHLEIFRING 5k0210103 / REC.C1. Large compatibilité avec les modèles 1,5MW courants à l'étranger et vérifié en exploitation longue durée dans plusieurs pays ; retours sites indiquant des taux de panne inférieurs et une stabilité accrue par rapport à certains originaux importés.

Caractéristiques techniques

• Modèle : FHS120-15-10112
• Marque : In-giant
• Nombre total de voies : 15 voies (configuré pour systèmes pitch 1,5MW)
• Compatible avec : SCHLEIFRING 5k0210103 / REC.C1 (1,5MW)
• Type de structure : Rotor-stator scindé ; cavalier + connecteur aux deux extrémités ; 3 faisceaux de câbles isolés indépendants
• Montage : Réplication 1:1 des dimensions d'origine, trous traversants standard 6×Ø9
• Vitesse nominale : 0–30 tr/min
• Matériau du boîtier : Alliage d'aluminium + acier inoxydable
• Indice de protection : IP65 (double étanchéité dynamique)
• Température de fonctionnement : -40°C à +55°C
• Température de stockage : -45°C à +70°C
• Humidité de fonctionnement : ≤95% HR (sans condensation)
• Altitude maximale applicable : ≤4000 m
• Protocoles pris en charge : Profibus, CAN-BUS, RS485
• Performance de transmission : Zéro délai, aucune perte de données
• Compatibilité unité : Plug-and-play avec turbines 1,5MW grand public
• Garantie : 18 mois
• Délai : Modèles standards - expédition sous 3 jours ouvrés ; commandes sur mesure - 7–15 jours ouvrés
• Positionnement coût : Environ 50 %–65 % des originaux importés
