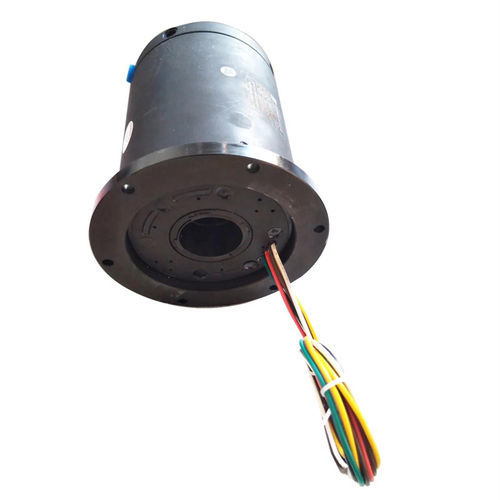

Raccord tournant pour air DHK035-6-2Q

industrielpour table rotativepour robots

Description du produit
L'anneau collecteur pneumatique Ingiant DHK035-6-2Q combine circuits électriques (alimentation/signaux) et passages pneumatiques/hydrauliques pour une rotation continue à 360°. Le modèle présente une conception compacte à travers‑trou pour montage sur arbre et prend en charge des protocoles et interfaces de données tels que Ethernet, EtherCAT, Profibus, Profinet, CANbus et DeviceNet. Les options principales (nombre de circuits, matériau du boîtier, indice IP, vitesse de rotation, longueur de câble, type de connecteur, câbles spéciaux, protection contre la brume saline, plage de température) sont configurables. Le boîtier peut être monté inversé.

Applications typiques

• Machines industrielles : centres d'usinage, tables indexées rotatives
• Équipements lourds : tourelles, enrouleurs de câble, bancs d'essai
• Machines d'emballage et de palettisation, équipements de procédés
• Capteurs rotatifs, circuits d'éclairage d'urgence, articulations robotisées
• Équipements d'exposition/affichage, dispositifs médicaux nécessitant des connexions rotatives

Caractéristiques

• Réf. : DHK035-6-2Q
• Diamètre intérieur : 35 mm
• Diamètre extérieur : 99 mm
• Poids : 1,25 kg
• Construction : traversant pour montage sur arbre
• Matériau des contacts électriques : Or-Or, Argent-Argent, Balai fibre – Anneau
• Vitesse de fonctionnement : 0–300 tr/min
• Courant nominal : 2 A par canal
• Tension nominale : 0–480 V (personnalisable)
• Canaux : 2 canaux pneumatiques, 6 canaux signal (configurables)
• Connecteur : fils libres et cosses (options de connecteurs sur demande)
• Permet la transmission continue de puissance et de signaux avec méthodes d'installation personnalisées

Description / Fabricant
Ingiant est un fabricant spécialisé dans les anneaux collecteurs sur mesure, disposant d'équipes d'ingénierie, de contrôle qualité et de production. L'anneau collecteur est conçu pour transférer l'alimentation, les signaux ou les données via une interface tournante, permettant à une partie intérieure rotative de fonctionner indépendamment de la partie extérieure, utile pour monter des moteurs ou capteurs sans enroulement de câbles.

Fonctionnalités

• Options de protection IP de IP51 à IP65 pour environnements exposés à l'humidité ou à l'eau
• Conçu pour la transmission de signaux de précision, de puissance électrique et de données avec des besoins de maintenance réduits

Types de signaux personnalisés

• Commande de électrovannes
• Connexions PLC
• RS485 / RS232 / RS422
• Thermocouple
• Lignes capteurs
• Signaux impulsionnels
• Encodeur
• Systèmes servo
• CANbus
• Profibus
• CC-Link
• USB 2.0
• Ethernet / Gigabit Ethernet
• Vidéo
• Audio/voix

Avantages

• Empreinte compacte pour installations à espace réduit
• Transmission précise des signaux
• Conception à faible maintenance
• Faible bruit électrique
• Faible couple de friction
• Longue durée de fonctionnement

Spécifications techniques

• Réf. : DHK035-6-2Q
• Diamètre intérieur : 35 mm
• Diamètre extérieur : 99 mm
• Poids : 1,25 kg
• Construction : traversant, montage sur arbre
• Matériaux des contacts électriques : Or-Or, Argent-Argent, Balai fibre – Anneau
• Vitesse de fonctionnement : 0–300 tr/min
• Courant : 2 A par canal
• Tension : 0–480 V (personnalisable)
• Canaux : 2 canaux pneumatiques, 6 canaux signal (personnalisables)
• Connecteur : fils libres et cosses
