Collecteur tournant électrique DHS150-34-1Q

hybridegazpour applications industrielles

Description courte

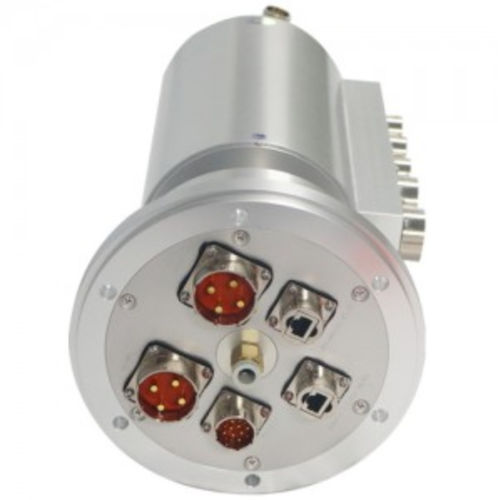

Anneau collecteur hybride gaz-électrique permettant la transmission simultanée de fluides gazeux et de circuits électriques. Le modèle DHS150-34-1Q présente un diamètre extérieur de 150 mm, 34 circuits électriques (10 communication + 24 puissance) et un anneau gaz externe 1 canal (orifice Ø8, tuyau d'air Ø extérieur 10). Encodeur incrémental monté à une extrémité pour la mesure de déplacement angulaire et de vitesse (amovible).

Paramètres principaux (tableau)
DHS150-34-1Q

• Nombre de circuits : 34
• Température de fonctionnement : -40°C ~ +65°C
• Courant nominal : personnalisable (jusqu'à 45 A par ligne puissance typique)
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Indice de protection : IP65
• Résistance d'isolation : ≥1000 MΩ @ 500 VDC
• Résistance diélectrique : 1500 VAC @50Hz, 60s, 2mA
• Matériau du boîtier : alliage d'aluminium
• Matériau de contact électrique : métal précieux
• Variation de résistance dynamique : ≤10 mΩ (fiche produit)
• Câblage : fils flexibles gainés Téflon colorés, étamés ; longueur 500 mm + 20 mm
• Vitesse de rotation : 0 ~ 600 tr/min

Caractéristiques

• Rotation à 360° avec transmission simultanée de gaz, puissance et signaux.
• Configurations de canaux gaz flexibles (1/2/3/4/5/6/8/10/12/16/24) et diamètres de tuyau personnalisables.
• Supporte 1–128 lignes électriques ou de signal ; courant et tension configurables selon besoins.
• Interfaces gaz standard : G1/8" et G3/8" ; autres tailles sur demande.
• Médias compatibles : air comprimé, vide, huile hydraulique, eau, eau chaude, liquide de refroidissement, vapeur ; versions haute vitesse/haute pression disponibles.

Applications typiques

• Automatisation et robotique : robots, lignes de production automatisées, machines-outils CNC.
• Équipements médicaux : instruments de précision et plateaux rotatifs médicaux.
• Offshore et équipements lourds : grues, dragues et systèmes rotatifs sous-marins.
• Aérospatial et suivi solaire : plateaux rotatifs et bancs d'essai moteurs.

Notre avantage

• Entreprise : plus de 20 ans d'expérience en R&D d'anneaux collecteurs et rotatifs, brevets techniques.
• Produit : tests en laboratoire interne, précision de rotation, performances électriques stables ; contacts en métal précieux et plaquage avancé pour faible couple et durée de vie prolongée.
• Après-vente : garantie de 12 mois pour défauts de fabrication ; documentation technique et support de formation fournis.

Caractéristiques / spécifications techniques

• Modèle : DHS150-34-1Q
• Diamètre extérieur : 150 mm
• Circuits électriques : 34 (10 communication + 24 puissance)
• Courant maxi (par ligne puissance) : jusqu'à 45 A (typique, personnalisable)
• Anneau gaz externe : orifice Ø8 ; tuyau d'air Ø ext. 10 ; pression max 0,8 MPa
• Encodeur : encodeur incrémental monté à une extrémité (amovible)
• Température de fonctionnement : -40°C ~ +65°C
• Humidité de fonctionnement : ≤70%
• Tension nominale : 0 ~ 240 VAC/VDC
• Indice de protection : IP65
• Résistance d'isolation : ≥1000 MΩ @ 500 VDC
• Résistance diélectrique : 1500 VAC @50Hz, 60s, 2mA
• Matériau de contact électrique : métal précieux
• Variation de résistance dynamique : ≤10 mΩ (indiqué)
• Câblage : fils Téflon isolés colorés & étamés ; longueur 500 mm + 20 mm
• Vitesse de rotation : 0 ~ 600 tr/min
