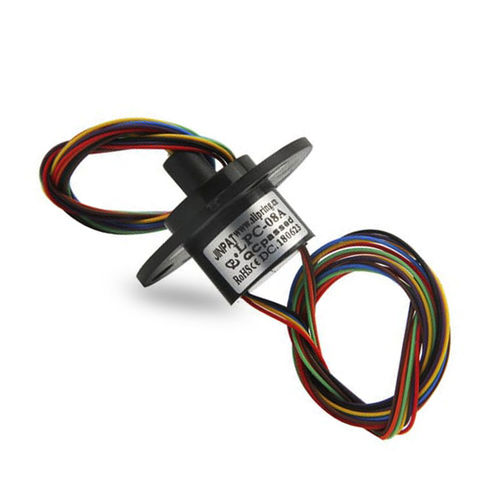

Collecteur tournant USB LPC-08A

HD-SDIHDMIà capsule

Description Cette unité peut être utilisée dans tout système électromécanique qui nécessite une rotation continue et sans contrainte tout en transférant de l'énergie ou des données d'une structure fixe à une structure rotative. On l'appelle aussi interface électrique rotative, collecteur, collecteur, pivot ou joint tournant électrique. La bague collectrice de capsule LPC-08A est une unité standard, disponible dans le commerce, qui utilise des contacts dorés à l'interface rotative. Des fils de plomb codés par couleur sont utilisés à la fois sur le stator et le rotor pour simplifier les connexions électriques connexions. Grâce à la conception de chaque anneau à rainure en V à 90°, le LPC-08A offre un fonctionnement plus souple, un couple plus faible et un bruit électrique plus faible que les bagues collectrices concurrentes. Il est disponible en 1 à 8 modèles de circuits. Caractéristiques ♦ - 8 modèles de circuits ♦ - Des connexions rotatives fiables pour la transmission de l'électricité, des signaux et des données ♦ - Egalement disponible avec des anneaux de puissance de 5 et 10 ampères combinés avec des anneaux de 2 ampères. ♦ - Les roulements à billes de précision satisfont ou dépassent les exigences de durée de vie pour la plupart des applications commerciales Avantages ♦ - Un faible couple minimise le budget de couple du système ♦ - Une conception compacte et un fonctionnement souple ♦ - Faible bruit électrique ♦ - Expédition rapide ♦ - Capacité de transfert à haut débit Spécifications Vitesse de fonctionnement - 0-300 tr/min Nombre de circuits - 8 Tension - 240 VAC/DC Courant nominal - 2 ampères par circuit Gamme de température -20°C à +60°C Matériel de contact - Or à or Taille du plomb - 28# cuivre argenté Teflon® UL Longueur du plomb - Standard 250 mm (9.843inch) Rigidité diélectrique - >500 VAC @50Hz, entre chaque circuit Résistance d'isolation - 100 MO @500 VDC Bruit électrique - <35mO
